Pro automata dobozzáró gép

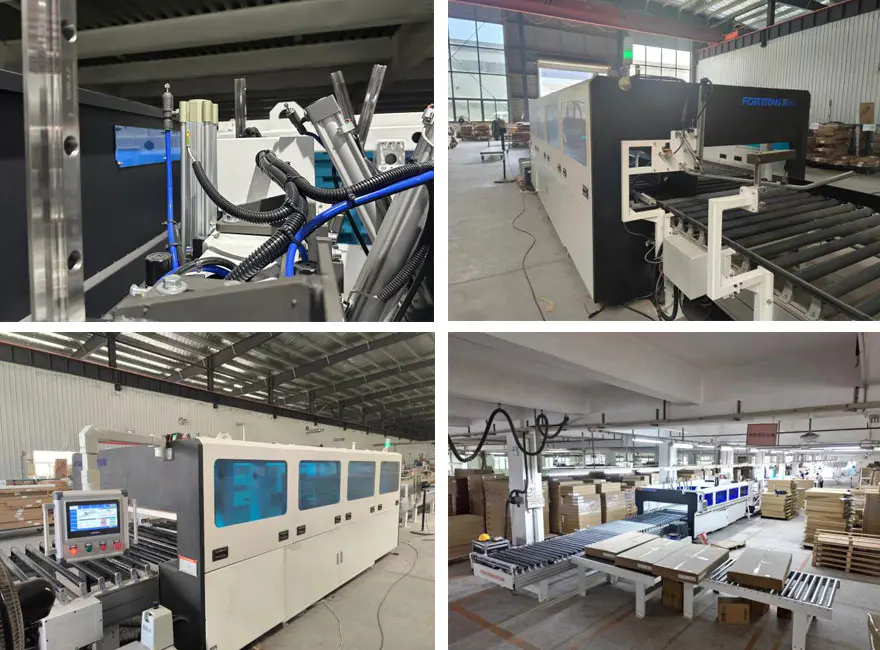

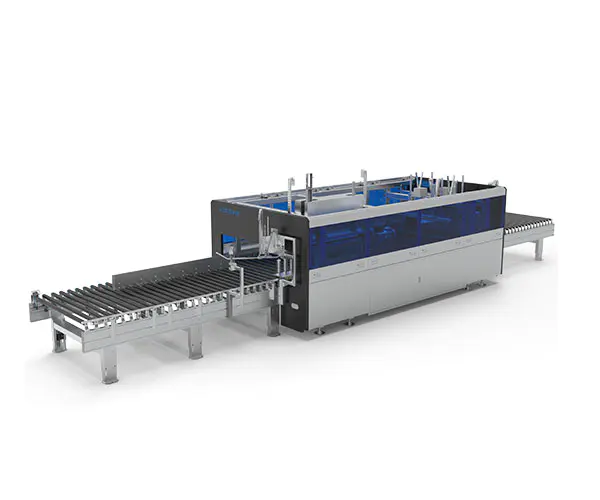

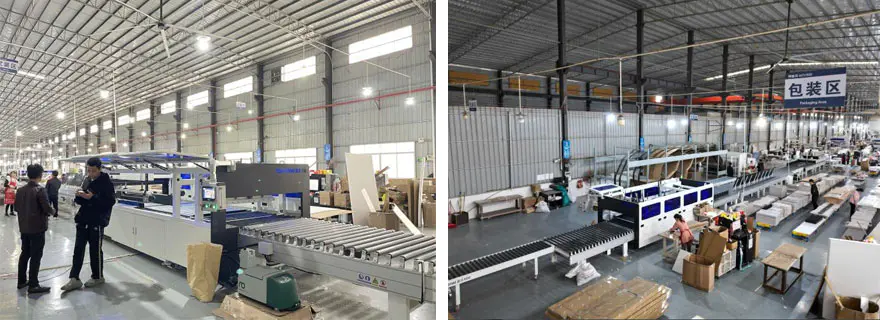

Gépkép

A gép specifikációi

Méretek L*Sz*H(mm)	A gép önsúlya (kg)	Tápegység (kW)	Teherszállítás (kg)	Munkamagasság (mm)
10200*2200*2260	3200 kg körül	9	50	800±50

Feldolgozási paraméterek

Karton feldolgozási hossz (mm)	Karton feldolgozási szélesség (mm)	Karton feldolgozási magasság (mm)	Tömítési hatékonyság (ciklus/perc)	Hullámpapír vastagsága (mm)
300-2900	200-1200	(Fa panel vastagsága 18) 20-280	4-8	2,5-6

1. Alapelemek: Eva gyorsan száradó forró olvadékragasztó gép; szervo motor; bolygócsökkentő; lézertávmérő; szinkron öv; párnablokk csapágy; változtatható frekvenciájú motor; csigahajtómű-csökkentő;
2. A szállító görgők importált PVC gumi hüvelyeket használnak, amelyek rugalmasak és tartósak;
3. A tokzár lineáris mechanizmusát precíziós lineáris vezetők vezérlik, biztosítva a nagy megbízhatóságot és tartósságot;
4. A bilincsek és ragasztópisztolyok teljesítményét nagy pontosságú szervomotorok biztosítják, amelyek könnyen vezérelhetők és növelik a berendezés pontosságát;
5. A gép használható önálló egységként vagy egyedi otthoni csomagolósorba integrálva, sokoldalú és rugalmas felhasználási lehetőségeket kínálva.

1. Használat
V. Ezt a Pro automatikus dobozzáró gépet csúcskategóriás bútorcsomagoló dobozok lezárására használják.
B.Ez a berendezés M/A-0410 és M/A-0419 típusú kartondobozok lezárására szolgál.
C.Először a kartondoboz alját ragasztják, majd belehelyezik a csomagolandó tárgyakat és a párnázó anyagokat, majd gépi lezárás következik.

2. Általános működési elv

A teljes berendezés öt részre oszlik: a mérőgép részre, az adagoló puffergép részre, az alagút lezáró részre, az átmeneti gép szakaszra és a tolótömítő részre.

A. Működés közben a becsomagolt kartondobozok, a benne lévő tételekkel, a mérőgép részből a referencia él mentén lépnek be. A bejáratnál található szélességérzékelő nagyjából a kartondoboz szélességét méri. Amikor a kartondoboz eléri a mérőgép szakasz végét, egy terelőberendezés leállítja. Az aktív szorítóeszköz ezután pontosan méri a kartondoboz szélességét, a nagynyomású lemezeszköz pedig pontosan méri a kartondoboz magasságát. Ezt követően a kartondoboz a mérőgép részből az adagolópuffer géprészen keresztül az alagút lezáró szakasz bejáratáig mozog.

B. Amikor a kartondoboz belép az alagút lezáró részébe, a bejáratnál lévő ragasztópisztoly forró olvadékragasztót alkalmaz a kartondoboz hosszában. Ezután áthalad a tömítőcsatornán, amely összecsukható rúdszerelvényből, nyomószerkezetből, oldalsó hevedermechanizmusból és ellensúlyos övmechanizmusból áll – ezzel befejezve a hosszú oldal tömítését.

C. A hosszú oldalával lezárt kartondoboz az átmeneti géprészbe mozog, és az elülső terelőberendezés megállítja a tolózároló szakasz bejáratánál. Az első rövid oldalt ezután ragasztják és lezárják a permetező berendezéssel, az elülső nyomólemezzel és az elülső tömítőlemezzel. Az első rövid oldal lezárása után a kartondoboz belép a tolótömítő részbe, és hátrafelé mozog, ahol a hátsó terelőeszköz megállítja. A második rövid oldalt ezután ragasztják és lezárják a permetezőeszközzel, a hátsó préslap-eszközzel és a hátsó tömítőlemez-eszközzel. Ezen a ponton a kartondoboz teljes lezárási folyamata befejeződik, és kigördül a tolótömítő részből.

D. Ez a kartondoboz lezárási módszer, amely felismeri a doboz szélességét, hatékonyan lezárhatja a különböző méretű kartonokat az adagolási folyamat során anélkül, hogy meg kellene adnia a dobozok méretét.

E. Azonos méretű kartondobozok kötegelt lezárásához a berendezés kötegelt üzemmódra válthat. Az első kartondoboz szélességének mérése és ennek az értéknek a teljes sorozatra történő alkalmazása után az alagúttömítő szakasz beállítja a csatorna méretét és változatlan marad, ezáltal javítja a tömítési hatékonyságot. A maximális sebesség percenként akár 8 csomagot is elérhet.

Funkcionális szerkezet

Nem.	Tétel	Funkció
1	Elülső szakasz adagoló	A csomagok adagoló funkciójának megvalósítása, a csomagok gyors, pontos és hatékony eljuttatása a kijelölt helyekre. A főgerenda szénacélból készül és műanyaggal van bevonva. A csomagok pontos igazításának biztosítása érdekében rögzített vezető- és igazító mechanizmust használnak a csomagok megfelelő helyzetbe vezetésére.
2	Magasságmérő készülék	Alumínium préstömbök segítségével mérik a csomagok magasságát elektronikus mérlegérzékelőkön és pneumatikus hengereken keresztül, majd az adatokat visszaküldik.
3	Borító	A berendezés esztétikai megjelenését fokozva, ugyanakkor bizonyos fokú védelmet is biztosít, az általános szerkezet elsősorban műanyaggal bevont hajlított szénacél lemezekből áll. Speciális alumíniumprofilokkal és királykék akril panelekkel van tovább erősítve.
4	Rack	A gépváz téglalap alakú csövek és acéllemezek hegesztésével, majd precíziós megmunkálással készül. Ez biztosítja a nagy összeszerelési pontosságot és a működési pontosságot, garantálva a berendezés hosszú élettartamát és jó stabilitását
5	Mirigy készülék	Hatékonyan tartja lenyomva a karton felső fedelét, előkészítve a következő lezárási folyamatot.
6	Elöl és Hátsó terelőlemezek	Eléri a csomag elhelyezését. A lineáris csapágyak a krómozott tengelyekkel együtt lineáris vezetést biztosítanak. A többfokozatú pneumatikus hengerek külön vezérlésűek, és a ragasztórendszerrel kombinálva kétfokozatú magasságállítást tesznek lehetővé. Ez biztosítja a ragasztási folyamat minőségét és hatékonyan tartja a csomagot egy adott helyzetben a pontos pozicionálás érdekében.
7	Szélességmérő készülék	A vízszintes energiaellátó rendszer nagy pontosságú motorokat alkalmaz reduktorokkal együtt, hogy biztosítsa az átviteli rendszer stabilitását. Elsősorban a kartondoboz felső szárnyainak lehajtásáért felelős, hogy befejezze a lezárási műveletet. A mechanizmus lineáris vezetőket használ a lineáris mozgás irányítására, az energiát pneumatikus hengerek és több sebességszabályozó szelep biztosítják, amelyek szabályozzák a levegőkört a gyors és stabil működés érdekében.
8	Dupla hengeres tolólapos mechanikus alkatrészek	Elsősorban a kartondoboz felső szárnyainak lehajtásáért felelős, hogy befejezze a lezárási műveletet. A mechanizmus lineáris vezetőket használ a lineáris mozgás irányítására, pneumatikus hengerekkel hajtva, és a levegőkörben több fordulatszám-szabályozó szeleppel szabályozva a gyors és stabil működés érdekében.
9	Mirigy mechanizmus	Főleg a doboz felső fedelének rögzítéséért felelős, hogy megakadályozza a csomag elmozdulását. A mechanizmus lineáris vezetőket használ a lineáris mozgás irányítására, a pneumatikus henger excentrikus kialakítása pedig jobb stabilitást biztosít a csomagban.
10	Rövid élű ragasztópermetezés rendszer	A vezetősín feladata a teljes mechanizmus lineáris oda-vissza vezetése. A nagy pontosságú szervomotor stabil áramforrást biztosít, a jól ismert hazai márkájú planetáris reduktorok használata pedig tovább biztosítja a megbízható, hosszú távú teljesítményt. A lineáris vezetősín fordított helyzetben van felszerelve, hogy megakadályozza a ragasztóval való permetezést, így biztosítva a tiszta és stabil vezetést.
11	Hátsó ürítő gép	A csomagkiürítés funkciójának elérése érdekében kétfokozatú energiaellátó rendszert alkalmaznak a csomag gyors, pontos és hatékony kiszállítására. A főgerenda szénacélból készül és műanyaggal van bevonva.
12	Ragasztógép rendszer	Az Eva gyorsan száradó hot melt ragasztógép folyamatos és szakaszos ragasztószórást is képes elérni. Teljesen működőképes, könnyen beállítható és kényelmesen kezelhető.
13	Lenyomó mechanizmus	A szervomotor hajtja a reduktort a felvonó forgatásához, így pontos függőleges pozicionálást ér el. Pneumatikus hengereket használnak a súly csökkentésére és a csomag tömörítésére, biztosítva a stabil és egyenletes előrehaladást.
14	Oldalnyomás csoport	A pneumatikus hengerek és a lineáris vezetők be- és kimozdulnak, hogy elhelyezzék és megnyomják a kartont. A teflon anyag megakadályozza a ragasztó megtapadását, így biztosítva a karton jobb összenyomódását.
15	Oldaltámasztó szerelvény	A szervomotor hajtja a reduktort a fogaskerekek forgatásához, lineáris vezetők biztosítják a sebességváltót, precíz oldalpozicionálást érve el. Az oldalsó beállító rész teflon görgőket használ az egyenletes sebesség érdekében.
16	Középső szakasz tömítő rész	A középső szakasz görgős sebességváltója kétfokozatú energiarendszert alkalmaz, ami javítja a csomagadagolás hatékonyságát és csökkenti a várakozási pozíciók távolságát.

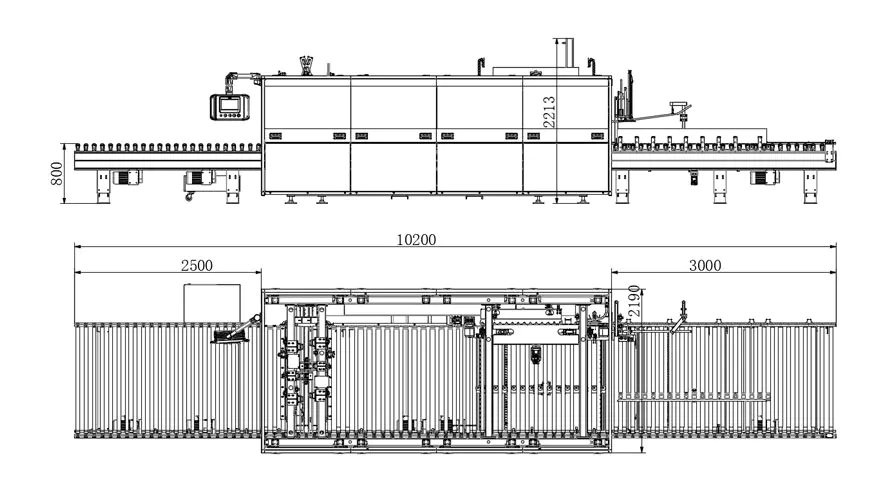

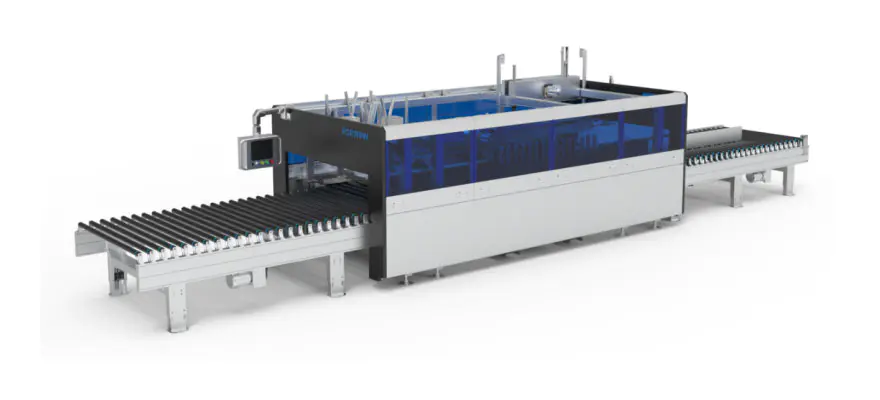

Három nézetű rajzok

Gyártási folyamatmód sematikus diagramja

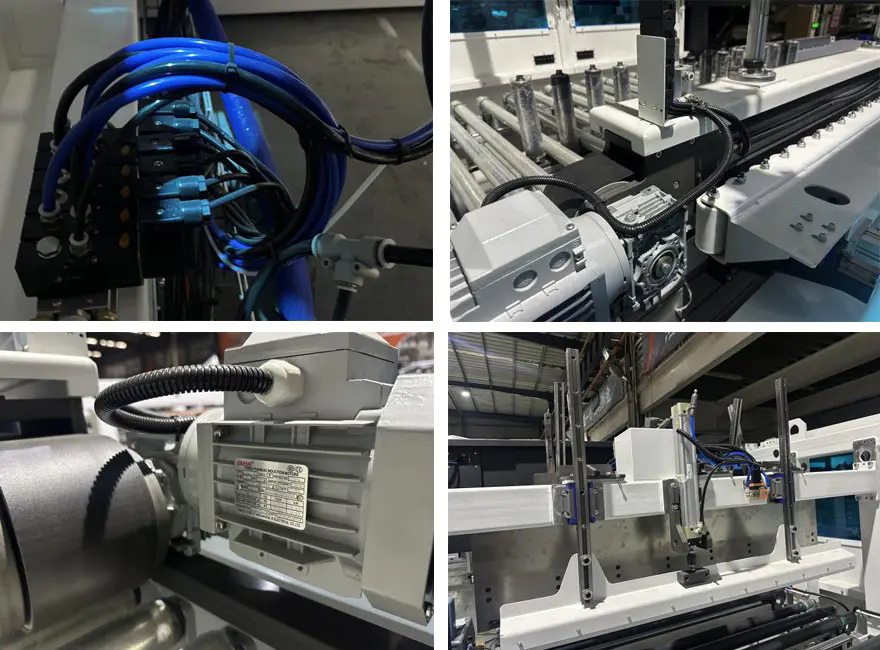

Részletes képek

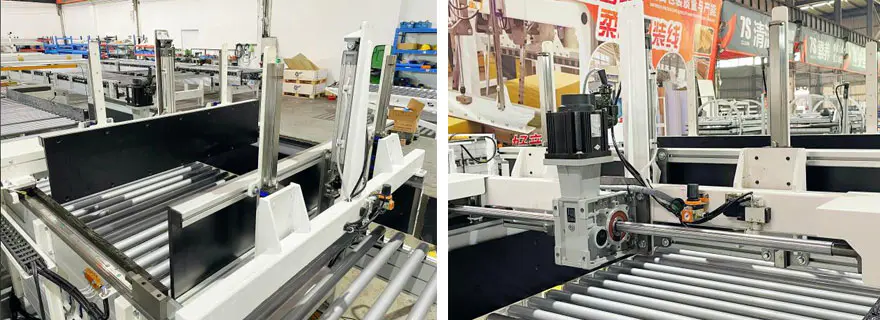

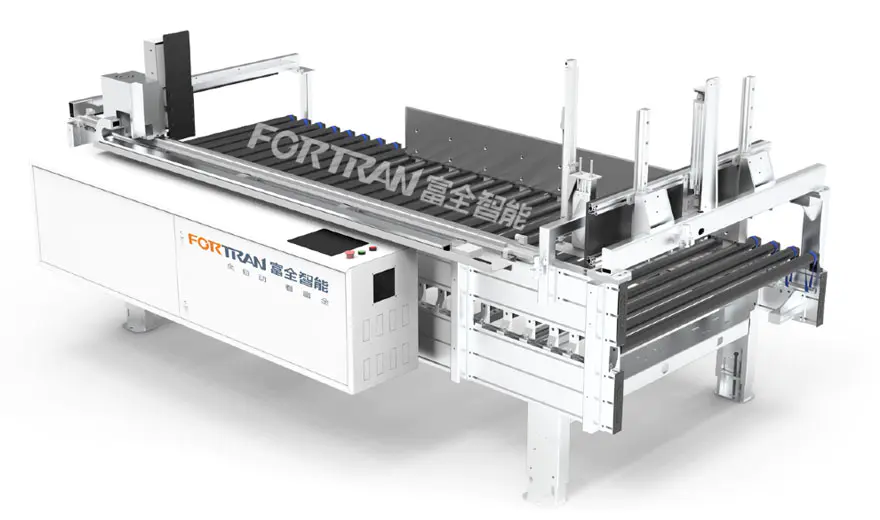

Mérőállomás

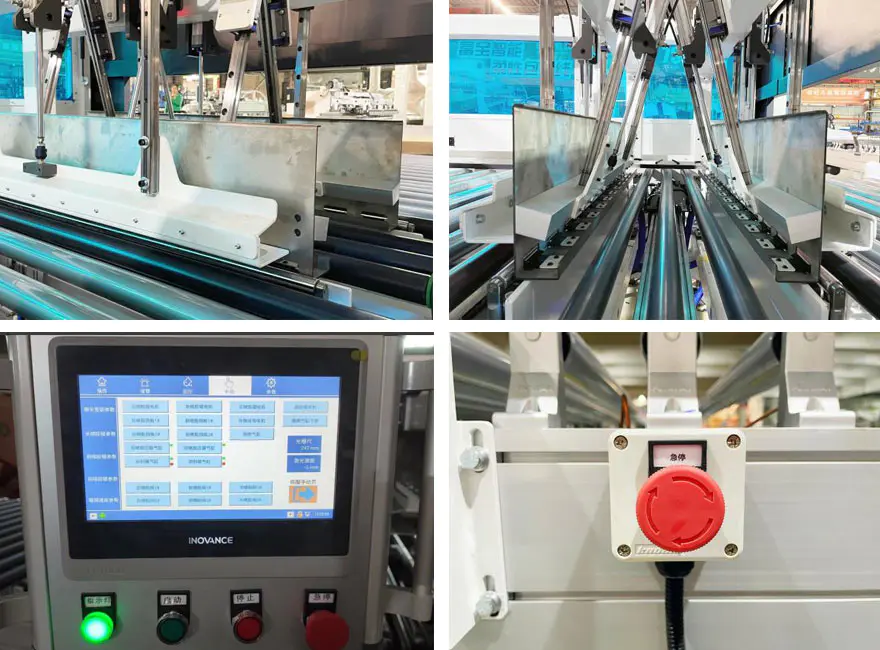

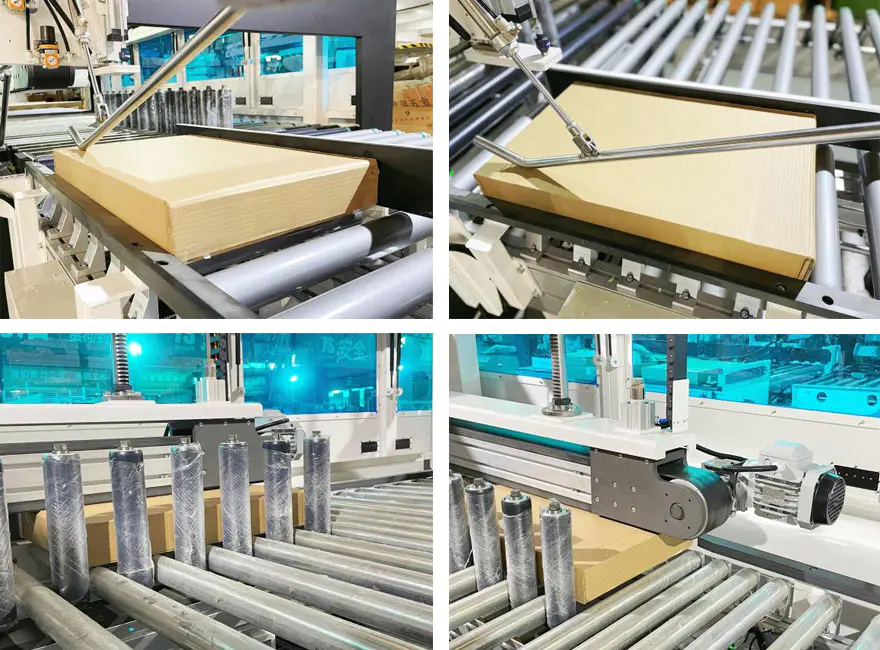

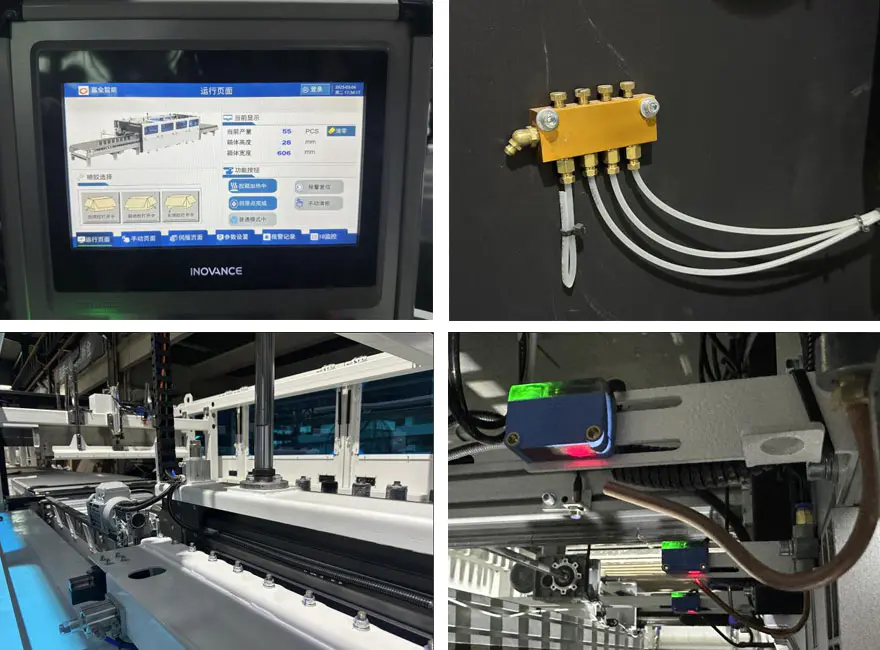

Részletes képek

A hordható alkatrészek és fogyóeszközök listája

1. Viselhető alkatrészek listája

Nem.	Tétel	Műszaki adatok	Javasolt mennyiség	U8 szám
1	PTEE görgő	BZ-LFXJ-01-03-01-01	2
2	M16 kétvégű csap	BZ-FXJ-G-015	2
3	Teflon nyomókerék		4
4	Nyomószalag (kétvezetős típus)	95-L3990 (Vastagság 3)	1
5	Oldalsó beállító öv (hármas vezetős típus)	195-L3742 (Vastagság 3)	1
6	Csíkos elasztikus öv	392*20*1,5	15
7	Nyomáscsökkentő szelep	GR20008F1	1
8	Bemeneti fojtószelep	PSL8-02A	1
9	Lebegő ízület	F-M16X125F	4
10	Henger	SAI 50X350S	1
11	Henger	SAI50x300S	1
12	Csúszka	HGW30CC	1
13	Lineáris csapágyas tartókonzol	LHBBW20	1
14	Acélmaggal toldott szinkronszíj	S8M-3984-25 (nyitott)	1
15	Csúszka	HGH25CA	1
16	Acélmagos varrat nélküli szinkron szíj	30-S8M-800	1
17	Acélmagos varrat nélküli szinkron szíj	30-S8M-872	1
18	Mágneses kapcsoló	HX-31R-2M	2
19	Mágnesszelep	4V210-08B	3
20	Gumi lengéscsillapító	SE-15 (kék)	3
21	Dugaszolható relé	RXM4LB2BD	1
22	Relé alap	RXZE1M4C	1
23	Relé	RXT-F01	3
24	Közelítés kapcsoló	IME08-02BPOZT0S	1

2. Fogyóeszközök listája

Nem.	Tétel	Műszaki adatok	Javasolt mennyiség	U8 szám
1	Főegység szűrőháló	133272	1
2	Torok tömítés	127028	6
3	Szórópisztoly szűrőháló	126150	3
4	AX fúvóka modul	167400	6
5	24V-os mágnesszelep	150236	6
6	Fúvóka tömítés	100368	12
7	Acél cső tömítés	107332	6
8	Derékszögű fúvóka 0,5 mm	130897	4
9	Tű	500661	1
10	Dugattyús szivattyú javítókészlet	112757	1
11	AX fúvóka javító készlet	167414	6
12	Visszafolyó szelep készlet	163008	1
