3 tonnás E-Type emelő: nagy hatékonyságú emelő- és szállítóberendezések nehéz anyagok gyártósorainak csatlakoztatásához

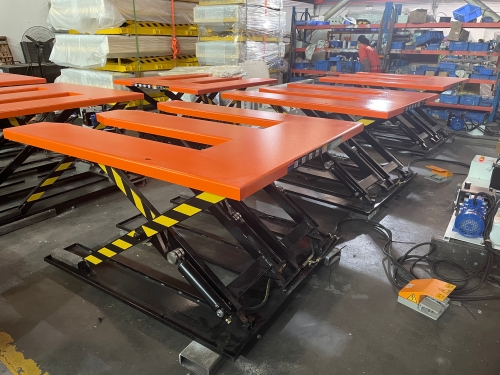

   A 3 tonnás E-típusú emelő egy hidraulikus emelőberendezés, amelyet kifejezetten nehéz anyagok függőleges emelésére és munkaállomási csatlakoztatására terveztek. E-alakú üreges asztallapszerkezetéről kapta a nevét, elsősorban tányérok, ládák, raklapok és egyéb anyagok kezelésére alkalmas 3 tonnán belül. Széles körben használják a gyártósor magasságú csatlakozási forgatókönyveiben olyan iparágakban, mint a panelbútorok és a raktározási logisztika. Különösen ideális a nagy teherbírású szállítóberendezésekhez, mint például a portálos be- és kirakodógépekhez, hogy háromdimenziós anyagszállító kapcsolatot hozzon létre a "vízszintes áthelyezés + függőleges emelés" funkcióval.

  A 3 tonnás E-típusú felvonó szerkezete három alapvető követelményre épül: nagy teherbírású stabilitás, konstrukciómentes alkalmazkodóképesség és intelligens függesztés. Minden alkatrész együttműködik a berendezés hatékony és biztonságos működésének biztosítása érdekében, amely kifejezetten hat alapvető modulra oszlik:

1. E alakú csapágyas asztallap

  Az asztallap 6 mm vastag szénacél lemezekkel van megmunkálva, a hagyományos teljes mérete 2000 mm × 1450 mm. Középen egy üreges csatorna van fenntartva, amely alkalmas kézi emelőkocsik és villástargoncák villáinak be- és kiléptetésére, lehetővé téve az anyagok gyors be- és kirakodását további szállítóeszközök nélkül. Az asztallap széle csúszás- és leesésgátlóval van kezelve, hogy megakadályozza az anyagok elmozdulását és elcsúszását emelés közben. Eközben a felületet porszórt bevonattal látják el a rozsdásodás megelőzésére, alkalmazkodva a műhelyek nedves munkakörülményeihez.

2. Hidraulikus hajtásrendszer

  A 6 készlet hidraulikus hengerrel (egyes modellek 3 nagy és 3 kis henger kombinációját alkalmazzák), a guangdongi foshani Haojiesi 3 kW-os szivattyúállomásával vagy egy 2,2 kW-os hajtómotorral párosítva a rendszer 15 MPa maximális nyomást képes elérni, biztosítva a stabil emelést 3 tonnás terhelés mellett. A hidraulikaolaj-átvitelhez vas olajcsöveket alkalmaz, amelyek ellenállnak a nagy nyomásnak és a kopásnak. Ezenkívül egy külső nyomáscsökkentő szelep is be van szerelve a süllyedési sebesség pontos szabályozására és a túlterhelés elleni védelem elérésére, megelőzve a berendezés túlterhelés miatti károsodását.

3. Ollós tartókeret

  A tartókarok 14 mm vastag, nagy szilárdságú acéllemezekből készülnek, a keret pedig 80 × 5 mm-es szögacéllal van hegesztve, amely erős általános merevséggel rendelkezik, amely ellenáll a nagyfrekvenciás emelés okozta feszültség deformációnak. Az ollós szerkezet tömör főtengelyekkel (egyes modellek 60 megvastagított tömör főtengellyel) és dinamikus csapágyakkal kombinálva gondoskodik a gördülékeny emelésről, elakadás nélkül. A minimális magasság 150 mm-re, a maximális magasság pedig 950-980 mm-re csökkenthető, megfelelve a különböző munkaállomások magassági csatlakozási követelményeinek.

4. Intelligens vezérlőrendszer

  A Delixi teljes elektromos vezérlésének köszönhetően három üzemmódot támogat: kézi, automatikus és lábpedálos. A kézi üzemmód lehetővé teszi a magasság finom beállítását igény szerint; a lábpedál mód felszabadítja a kezet a munkaállomás koordinációjához; Az automata üzemmód infravörös indukciós eszközzel van felszerelve, amely intelligens helyzetkompenzációt valósít meg: "automatikusan egy lemezvastagsággal emelkedik, amikor egy lemezt levesznek, és automatikusan egy lemezvastagsággal csökken, amikor egy lemezt helyeznek el", a magasságállítás kézi beavatkozása nélkül.

5. Kiegészítő védelmi alkatrészek

  Elektromos lemezes vetemedésgátló berendezéssel van felszerelve, amely megakadályozza a hajtótengely meghajlását nagy terhelés esetén. Eközben vészleállító gombbal és túlterhelés riasztó modullal van ellátva. Egyes modellek elektromos lábujjvédővel vannak felszerelve, hogy elkerüljék a kezelők becsípődését emelés közben, az ipari biztonsági előírásoknak megfelelően.

6. Alap és beépítési szerkezet

  Az egész gép gödörmentes kialakítást kapott, és az alján található csúszásgátló lábak finomhangolhatják a szintet, így nincs szükség a műhelypadlón a romboló szerkezetekre. Körülbelül 530 kg-os önsúlyával közvetlenül sík talajra helyezhető használathoz, alkalmazkodva a meglévő gyártósorok gyors átalakulásához.

1. MagA berendezés előnyei

• Konstrukciómentes alkalmazkodóképesség:Nincs szükség gödörbeágyazásra, az elhelyezés után azonnal használható, nagymértékben csökkentve a gyártósor átalakítás idejét és költségét, különösen alkalmas kis- és középvállalkozások gyártósor-korszerűsítésére.
• Hatékonyság nagy terhelésnél:A 3 tonnás névleges teher egyszerre egész tányérköteget képes átvinni, ami 4-6-szor hatékonyabb, mint a hagyományos kézi tételkezelés, az emelés pedig stabil anyagi kár nélkül.
• Intelligens kapcsolat: Az infravörös indukciós automatikus pozíciókompenzációs funkció zökkenőmentesen kapcsolódhat a portál be- és kirakógép vakoló munkaállomásához, megvalósítva a "portál ürítés - emelő automatikus szintezés - utólagos folyamatbetöltés" folyamatos működését, csökkentve a munkaállomás várakozási idejét.
• Többszerszámos kompatibilitás:Az E-alakú asztallap különféle átviteli berendezésekhez, például kézi emelőkocsikhoz, targoncákhoz és görgősorokhoz alkalmas, és rugalmasan beágyazható különböző típusú gyártási kapcsolatokba.


2. Gyártósor-koordináció portálos be- és kirakógépekkel

  A panelbútor automatizált gyártósoron a 3 tonnás E-típusú emelő gyakran szolgál a portálos be- és kirakógép anyagtároló és magassági csatlakozó csomópontjaként:

• A portálos be- és kirakógép a vágott lemezeket az E-típusú emelő asztallapjára viszi át;
• Az emelő automatikusan beáll a megfelelő magasságba az élszalagozó gép munkaállomás magasságának megfelelően;
• Az élszalagozó gép rugalmas tolója közvetlenül megragadja a lemezeket az emelő asztallapról az adagoláshoz, kézi átvitel és magasságkalibrálás nélkül a teljes folyamat során, zökkenőmentes kapcsolatot biztosítva a vágási és élszalagozási folyamatok között, és az egyműszakos gyártási kapacitás több mint 20%-kal növelhető.
