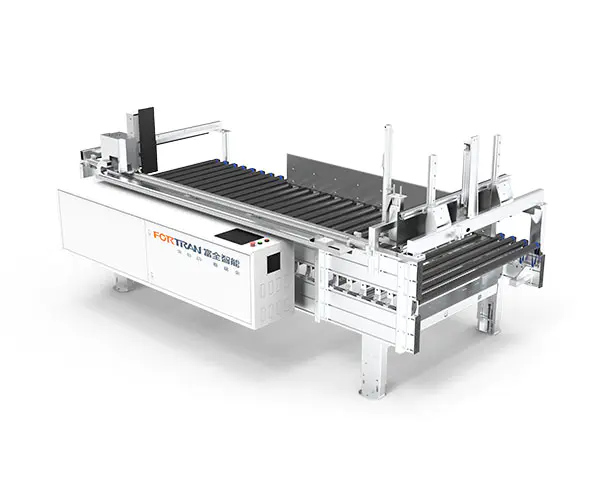

Integrált intelligens mérőállomás

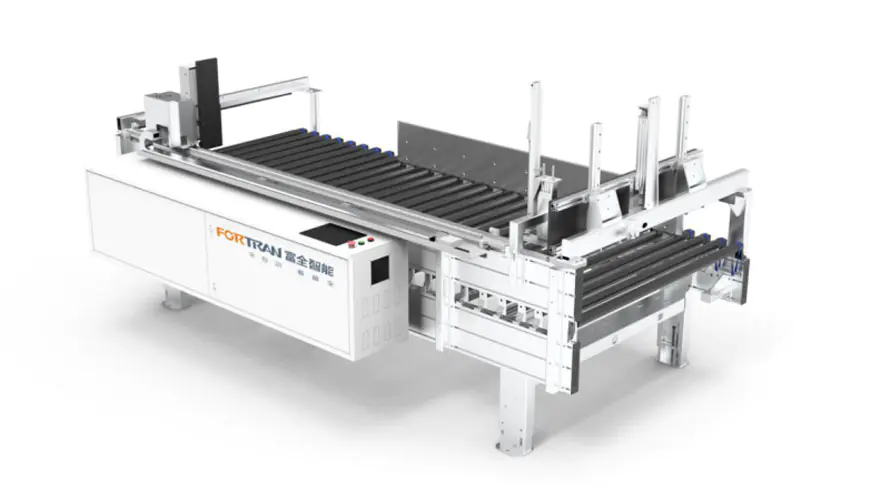

A gép teljes képe

Berendezés paraméterei

Teljes méretek L*Sz*Ma(mm)	Berendezés Súly (kg)	Terhelhetőség mérése (kg/㎡)	Teljes teljesítmény (kW)	Mérési pontosság (mm)	Munkaasztal magasság (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Mérési paraméterek

A tábla hosszának feldolgozási tartománya L (mm)	A tábla szélességének feldolgozási tartománya W（mm）	Lapvastagság feldolgozási tartomány H (mm)	Hatékonyság mérése (szor/perc)	Szállítási sebesség (m/perc)
350-2800	200-1200	18-250	4-6	0-35 (frekvencia konverzió állítható)

1. A lábakat lézerrel vágják és fúrják, így biztosítva a lyukak pontos helyzetét. CNC hajlítógéppel hajlítják a pontos szögek érdekében.
2.A lábak hidegen hengerelt pácolt acéllemezekből készülnek, sík felülettel. Sörét- és homokfúvás után szórással bevonják őket az erős korrózióállóság érdekében.
3. A lábak mozgatható, állítható lábtartókkal rendelkeznek, amelyek erősen alkalmazkodnak a talaj síkságához.
4. A tűzihorganyzott görgők olasz importtömlőkkel vannak bevonva, hatékonyan megakadályozva a munkadarabok felületi karcolódását a súrlódás miatt, és ép munkadarabfelületeket biztosítanak.
5. A rugalmas szíjhajtás működés közben alacsony zajszintet ad. A rugalmas öv nagy szívóssággal és hosszú élettartammal rendelkezik.
6. Mind a dugók, mind a hátlapok kompakt lamináltból, a tartólemezek pedig sima PE lemezekből készülnek, ami alacsony súrlódási ellenállást eredményez.
7. Az integrált hosszúság és szélesség mérési kialakítás csökkenti az alapterületet.
8. Az automatikus vezérlés nagy pontosságú, nagy hatékonyságú és alacsony hibaarányú mérést tesz lehetővé.

9. A mechanikus pozicionáló eszköz vezetősínje Hiwin vezetősínt alkalmaz, amely nagy pontossággal, alacsony vibrációval és hosszú élettartammal rendelkezik. A sebességváltó sebességváltót és fogaslécet használ a nagy sebesség és a nagy pontosság érdekében. A pozicionálás szervomotort alkalmaz, amely biztosítja a pontosságot, a hatékonyságot, a sebességet, a nagy nyomatékot és a kis méretet.

Az integrált intelligens mérőállomás elsősorban az egyes táblák egymásra rakott hosszának, szélességének és vastagságának mérésére szolgál a csomagolás előtt. Először a hosszúságot, majd a szélességet és végül a magasságot méri, gyors sebességgel, kis alapterülettel és nagy hatékonysággal. Széles és vastag alumínium profilkerettel rendelkezik, amely elegáns és kiváló stabilitású.

Sorozatszám	Név	Funkció	Modul

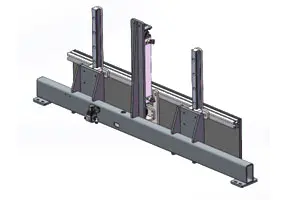

1	Hosszmérő mozgatható gerenda szerelvény	A nagy pontosságú szervomotor egy bolygócsökkentőn keresztül továbbítja az erőt, nagy nyomatékot, alacsony zajszintet és stabil teljesítményt biztosítva. Az erőt a szinkron tengely és a fogaskerekek továbbítják a teljes mechanizmus gyors mozgásának megvalósítása érdekében, ezáltal javítva a hatékonyságot.

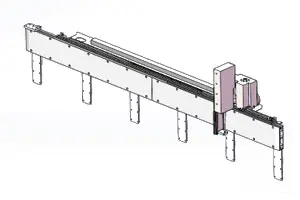

2	Hosszmérő fix lemezszerelvény	Ez a vég szolgál a mérési referencialemezként. A terelőlemezt egy léghenger hajtja a függőleges emeléshez, és gyors és stabil lineáris mozgást ér el a Hiwin precíziós vezetősínek segítségével.

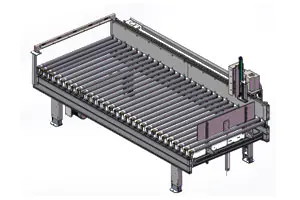

3	Mérőgörgős szállítószalag keret	A görgők olasz import gumiborítású, sima és fényes felületű, nagy súrlódású görgőket alkalmaznak, biztosítva a csomagok abszolút stabil szállítását és nagymértékben csökkentve a csúszási súrlódás lehetőségét. Sörétszórásnak és permetezésnek vetik alá, hogy biztosítsák az általános megjelenést és a keret merevségét.

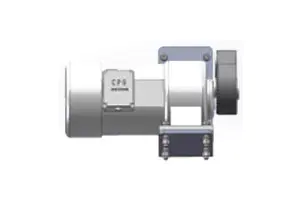

4	Görgős motor szerelvény	Importált hajtóműves motorokat használ a tartósság érdekében. Az erő stabilan átvitelre kerül a görgőkhöz szinkron szíjtárcsákon és szinkronszíjakon keresztül.

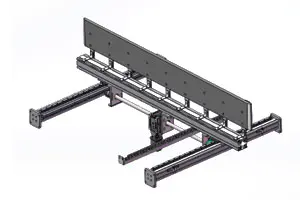

5	Szélességmérő szakasz mérési teljesítménymechanizmus	A vízszintes energiaellátó rendszer egy nagy pontosságú szervomotort alkalmaz precíziós reduktorral kombinálva, hogy biztosítsa az átviteli rendszer stabilitását.

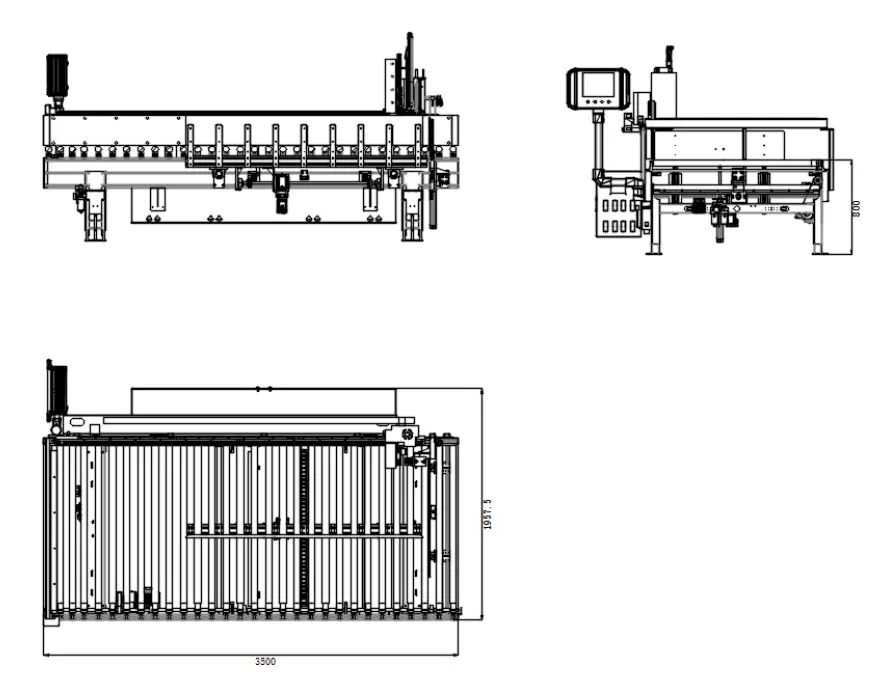

Három nézetű rajzok
