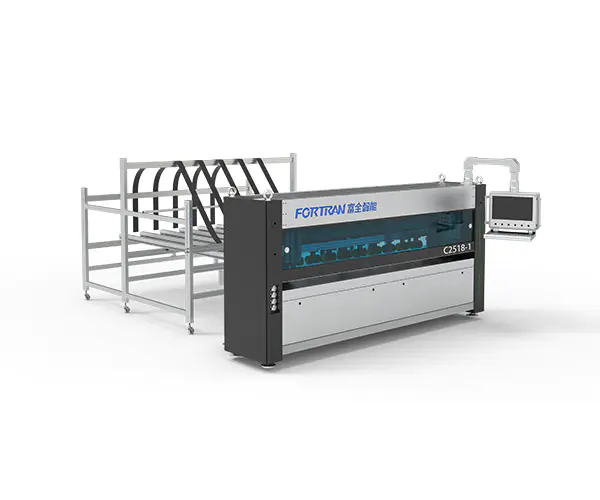

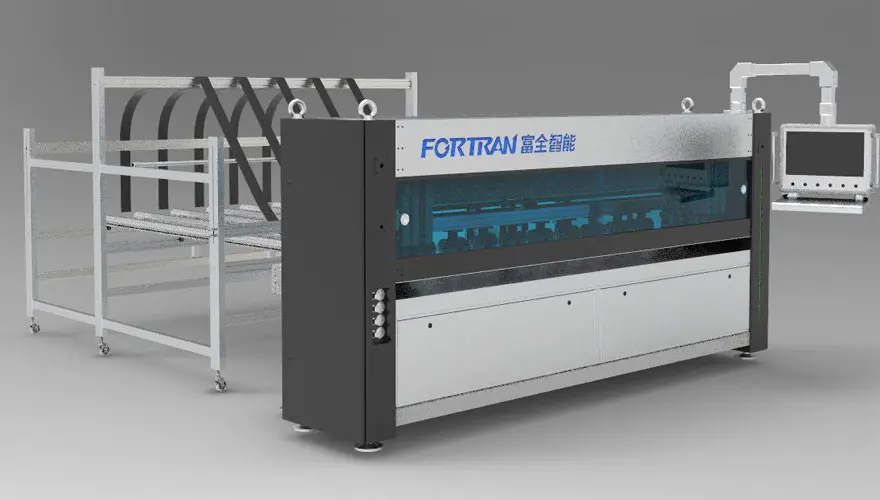

Teljesen automatikus papírvágó gép

A gép specifikációi

Méretek L*Sz*H(mm)	Alapvető specifikációk	Tápegység (kW)	Vágási sebesség (M/perc)	Munkamagasság (mm)
6700*3650*3000	7 függőleges+1 vízszintes kés, egylapos és folyamatos lapadagolással	5.25	0-120	850

Feldolgozási paraméterek

Min. Vágási hossz L (mm)	Max. Vágási szélesség W (mm)	Vágási vastagság hullámpapírhoz H (mm)	Hosszirányú pengetávolság (mm)	Hatékonyság (PCS/perc)
300	2500	2,5-6,5	±1,5	0-12

A teljesen automatikus papírvágó gépet hullámpapír és különálló lapok folyamatos, rögzített hosszúságú feldolgozására használják hajtogatott kartonok előállítására. A gép hajtogatja a gyűrődést mind a kereszt- és hosszanti irányok, szakaszos vágás és vágási feldolgozás a hullámpapíron. A fix hosszúságú vágás lehetővé teszi a tömeggyártást és a testreszabott A gép használható önálló egységként vagy egy csomagolósor kezdeti részeként.

Nem.	Tétel	Jellemzők	Modell

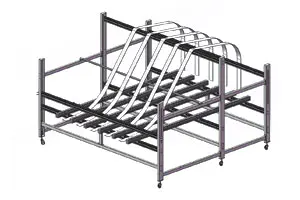

1	Papírtároló állvány	A papírtároló állvány hajlítási eljárással pácoló lemezből készül, egyszerű szerkezettel, megbízható felépítéssel. A vonzó megjelenés és a kiváló rozsdaállóság érdekében festett. A standard konfiguráció tartalmaz egy folyamatos kartonanyag állványt és egy egyrétegű karton adagoló szalagot.
2	Keret szerkezete	A keret precíziós megmunkálással készül négyszögletes acélcsövek és acéllemezek hegesztése után. Nagy szerelési pontosságot és működési pontosságot biztosít, garantálva a berendezés hosszú élettartamát és kiváló stabilitását.

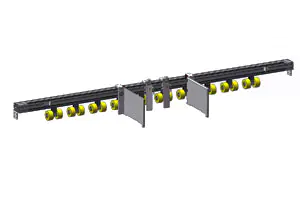

3	Hajtásmechanizmus	Az adagoló nyomókerék PU anyagból készült, fényes és szép felülettel és súrlódással, amely hatékonyan javíthatja a kartonpapír szállításának megbízhatóságát. Eközben a vonódob Németországból importált, tartós és hosszú élettartamú; manuálisan állítható és oldalra rögzíthető.
4	Keresztmetszetű szerkezet	Az erőt egy reduktorral és szinkronkerék-mechanizmussal kombinált, nagy pontosságú szervomotor biztosítja, amely nagy sebességű és precíz pozicionálást ér el, ezzel biztosítva a karton vágás pontosságát;
5	Hosszirányú vágóegység	Ez a mechanizmus főként hét késtartó készletből áll. A keresztirányú késszíj szervo hajtja meg a hosszanti kés pozicionálását, amely megfelel a hatékony működés követelményeinek, miközben biztosítja a tartósságot is.

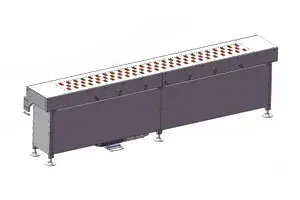

6	Állítható tárolóeszköz	A görgők vezérlését egy szervomotor és egy sebességcsökkentő végzi. A működési pontosság és a hatékonyság javítása érdekében nagy pontosságú kúpkerekes sebességcsökkentőt használunk, amely nagy pontosságú szervomotorral van felszerelve. Vákuumos szívószerkezetet alkalmaznak a kartonpapír adszorbeálására, amely lehetővé teszi az egyrétegű karton jobb szállítását.
7	Gépház	Az elsődleges hangsúly magának a gépnek a díszítésén van. A géphez külső védőburkolat került, amely porszórt bevonattal van ellátva, hogy esztétikus és tartós felületet biztosítson, amely nem töredez vagy hámlik. A gép elején található megfigyelőablak mélykék akrilpanelből készült, amely nemcsak vizuálisan tetszetős és elegáns, hanem rendkívül strapabíró és törésálló is. Ezen kívül alumíniumötvözetből készült csúszósín is be van építve, amely fényes felülettel rendelkezik, és hangtalanul, zaj nélkül működik.

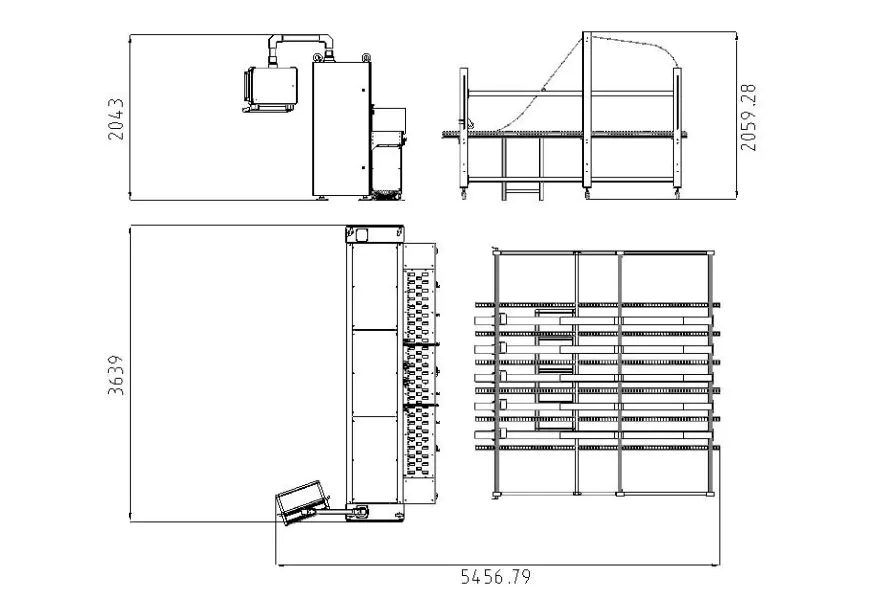

Három nézetű rajzok

Fogyasztási követelmények

1. A hullámpapírra vonatkozó követelmények az adagolóállomáson

A.Folyamatos hullámpapír szélessége: 400–2350 mm;
B. Halmozási magasság, beleértve a 120 mm-es raklapot is: Maximum 1300 mm;
C. Halmozási szélesség, maximum: 1300 mm; Hullámpapír hossza az ürítési pontnál: Minimum 300 mm;
D.Rögzített hosszúságú vágás hosszirányú tűrése: Maximum 0,5%; Keresztirányú tűrés fix hosszúságú vágásnál: Maximum±2,0 mm;
E. Hullámpapír vastagság: 2,5–6 mm, ± 0,2 mm; Maximális nyersanyagminőség 2,30 BC-ig (a DIN 55468 szabvány szerint);
F. A karton minősége megfelel a DIN 55468 szabványnak;

G.Egyszeres hullámos,maximális vastagság kb.4 mm(minőség:1.10-1.40);Kettős hullámos,maximális vastagság kb.6 mm.

2. Karton típusok

Sorozatszám	Név	Kép	Papíradagolási irány	Minimális méret
1	Közönséges doboz		hosszirányú	Hossz: minimum 400 mm Szélesség: minimum 36 mm Magasság: minimum 225 mm
2	Közönséges doboz		hosszirányú	Hossz: minimum 400 mm Szélesség: minimum 36 mm Magasság: minimum 225 mm
3	Ég és Föld Takaró		hosszirányú	Hossz: minimum 400 mm Szélesség: minimum 225 mm Magasság: minimum 18 mm
4	Középső tömítődoboz		hosszirányú	Hossz: minimum 400 mm Szélesség: minimum 450 mm Magasság: minimum 18 mm
5	Középső tömítődoboz		hosszirányú	Hossz: minimum 400 mm Magasság: minimum 450 mm Magasság: minimum 18 mm
6	Teljesen szárnyas doboz		hosszirányú	Hossz: minimum 400 mm Magasság: minimum 225 mm Magasság: minimum 18 mm
7	Középső tömítődoboz		hosszirányú	Hossz: minimum 400 mm Magasság: minimum 450 mm Magasság: minimum 18 mm
8	Négyzet alakú karton		hosszirányú	Hossz: minimum 400 mm Magasság: minimum 18 mm
