Automata papírvágó gép

A gép specifikációi

Méretek L*Sz*H(mm)	Alapvető specifikációk	Tápegység (kW)	Vágási sebesség (M/perc)	Munkamagasság (mm)
11650*4040*3000	7 függőleges+1 vízszintes kés, három szervo vezérlés, 4 tárral	6	0-120	900

Feldolgozási paraméterek

Min. Vágási hossz L (mm)	Max. Vágási szélesség W (mm)	Vágási vastagság hullámpapírhoz H (mm)	Hosszirányú pengetávolság (mm)	Hatékonyság (PCS/perc)
300	2500	2,5-6,5	±1,5	0-12

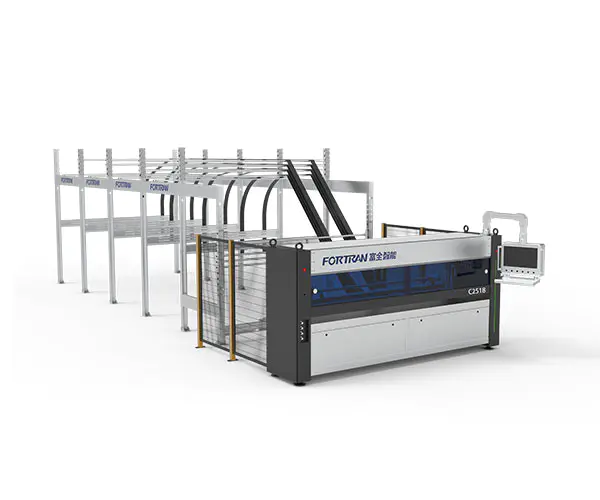

Az automata papírvágó gépet hullámpapír folyamatos, rögzített hosszúságú feldolgozására használják hajtogatható kartonok előállítására. A gép hajtogatja mind a keresztirányú, mind a hosszanti irányok, szakaszos vágás és vágási feldolgozás a hullámpapíron. A fix hosszúságú vágás lehetővé teszi mind a tömeggyártást, mind az egyedi gyártást. A gép lehet önálló egységként vagy a csomagolósor kezdeti részeként használható.

Nem.	Tétel	Jellemzők	Modell

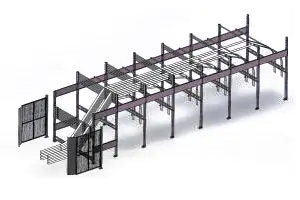

1	Papírtároló állvány	A papírtároló állvány savval mosott, formára hajlított acéllemezekből készül. Egyszerű szerkezetű, megbízható összeszereléssel és hidegen horganyzott felülettel rendelkezik, amely vonzó megjelenést és kiváló rozsdaállóságot kölcsönöz neki. A szabványos konfiguráció négy papírtároló rekeszt tartalmaz.

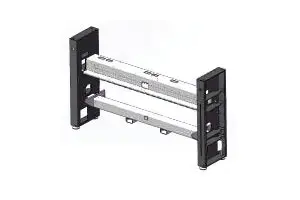

2	Keret szerkezete	A keret precíziós megmunkálással készül négyszögletes acélcsövek és acéllemezek hegesztése után. Nagy szerelési pontosságot és működési pontosságot biztosít, garantálva a berendezés hosszú élettartamát és kiváló stabilitását.

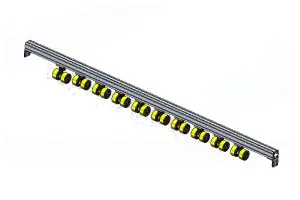

3	Hajtásmechanizmus	Az előtoló nyomógörgő PU anyagból készül, amely fényes és vonzó felülettel rendelkezik, nagy súrlódással. Ez hatékonyan növeli a kartonpapír szállításának megbízhatóságát. Eközben a vonódobot Németországból importálják, és rendkívül tartós.

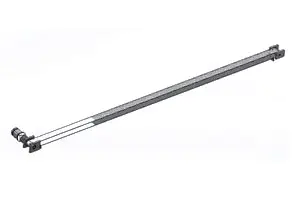

4	Keresztmetszetű szerkezet	Az erőt egy reduktorral és szinkronkerék-mechanizmussal kombinált, nagy pontosságú szervomotor biztosítja, amely nagy sebességű és precíz pozicionálást ér el, ezzel biztosítva a karton vágás pontosságát;

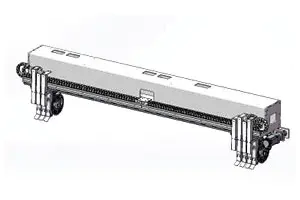

5	Hosszirányú vágóegység	Ez a mechanizmus főként hét késtartó készletből áll. A keresztirányú késszíj szervo hajtja meg a hosszanti kés pozicionálását, amely megfelel a hatékony működés követelményeinek, miközben biztosítja a tartósságot is.
6	Állítható tárolóeszköz	A végállomások CNC-vel vannak megmunkálva, hogy biztosítsák a párhuzamosságot mindkét oldalon. Nagy szilárdságú láncokat használnak a függőleges emeléshez a biztonság és megbízhatóság, valamint a lánc kihagyásának megakadályozása érdekében. A pontosság és a hatékonyság növelése érdekében nagy pontosságú kúpkerekes fogaskerekes szűkítőket alkalmazunk, amelyek nagy pontosságú szervomotorokkal vannak felszerelve. A tárolómechanizmus négy részből álló papírból készült.
7	Gépház	Az elsődleges hangsúly magának a gépnek a díszítésén van. A géphez külső védőburkolat került, amely porszórt bevonattal van ellátva, hogy esztétikus és tartós felületet biztosítson, amely nem töredezett és nem hámlik. A gép elején található megfigyelőablak mélykék akrilpanelből készült, amely nemcsak vizuálisan vonzó és elegáns, hanem rendkívül rugalmas és ellenáll a szilánkos csúszásnak, törésnek is. fényes felületű, hangtalanul, zaj nélkül működik.

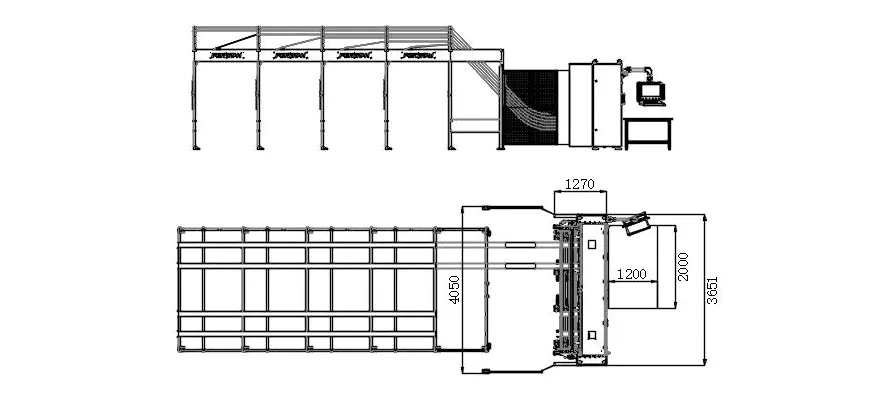

Három nézetű rajzok

Fogyasztási követelmények

1. A hullámpapírra vonatkozó követelmények az adagolóállomáson

A.Folyamatos hullámpapír szélessége: 400–2350 mm;
B. Az egymás mellé szorított hullámpapír teljes szélessége: Maximum 2550 mm;
C. Halmozási magasság, 120 mm-es raklappal együtt: Maximum 1300 mm;
D. Halmozási szélesség, maximum: 1300 mm; Hullámpapír hossza a kidobási pontnál: Minimum 300 mm;
E.Rögzített hosszúságú vágás hosszirányú tűrése: Maximum 0,5%; Keresztirányú tűrés fix hosszúságú vágásnál: Maximum±2,0 mm;
F.Hullámpapír vastagság:2,5–6 mm,±0,2 mm;Maximális nyersanyagminőség 2,30 BC-ig (DIN 55468 szabvány szerint);
G. A karton minősége megfelel a DIN 55468 szabványnak;
H.Egyszeres hullámos,maximális vastagság kb. 4 mm(minőség:1,10-1,40);Kettős hullámos,maximális vastagság kb. 6 mm.

2. Karton típusok

Sorozatszám	Név	Kép	Papíradagolási irány	Minimális méret
1	Közönséges doboz		hosszirányú	Hossz: minimum 400 mm Szélesség: minimum 36 mm Magasság: minimum 225 mm
2	Közönséges doboz		hosszirányú	Hossz: minimum 400 mm Szélesség: minimum 36 mm Magasság: minimum 225 mm
3	Ég és Föld Takaró		hosszirányú	Hossz: minimum 400 mm Szélesség: minimum 225 mm Magasság: minimum 18 mm
4	Középső tömítődoboz		hosszirányú	Hossz: minimum 400 mm Szélesség: minimum 450 mm Magasság: minimum 18 mm
5	Középső tömítődoboz		hosszirányú	Hossz: minimum 400 mm Magasság: minimum 450 mm Magasság: minimum 18 mm
6	Teljesen szárnyas doboz		hosszirányú	Hossz: minimum 400 mm Magasság: minimum 225 mm Magasság: minimum 18 mm
7	Középső tömítődoboz		hosszirányú	Hossz: minimum 400 mm Magasság: minimum 450 mm Magasság: minimum 18 mm
8	Négyzet alakú karton		hosszirányú	Hossz: minimum 400 mm Magasság: minimum 18 mm
