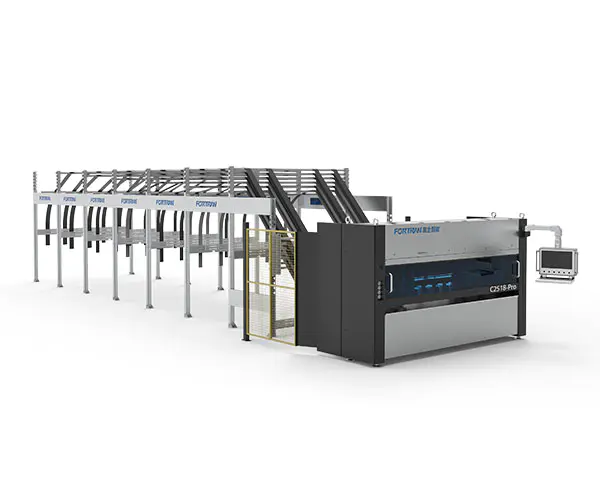

Automata nagy sebességű papírvágó gép

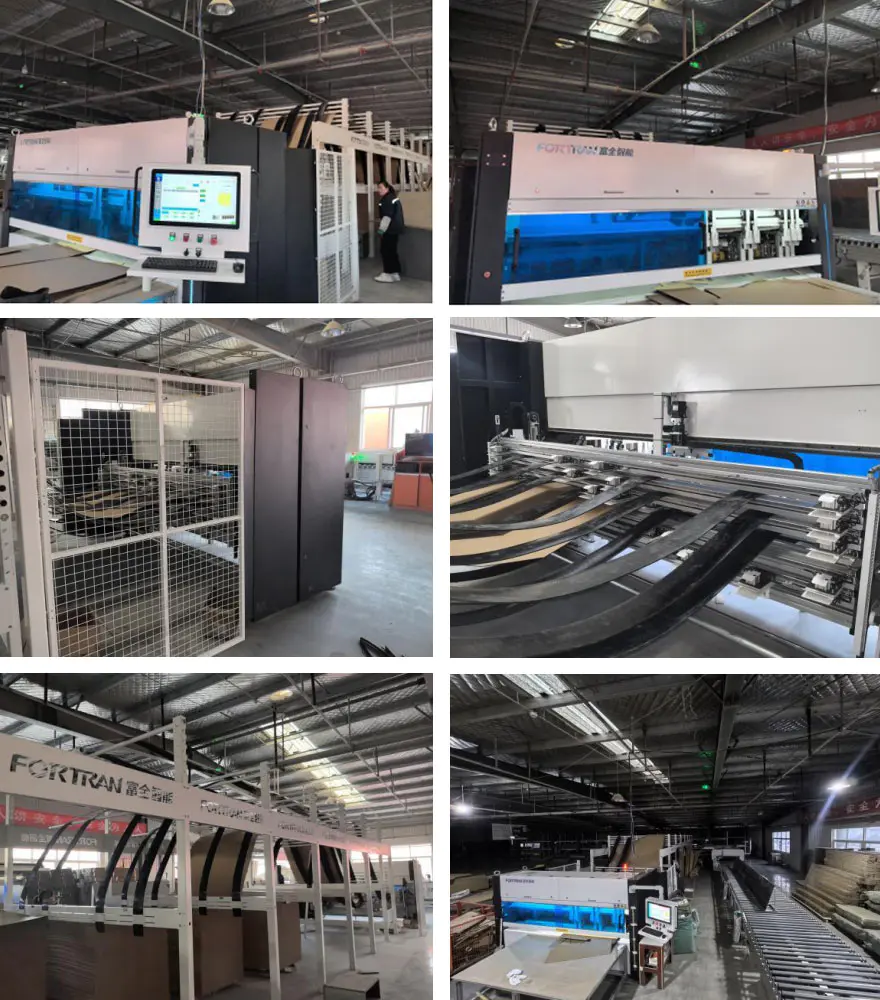

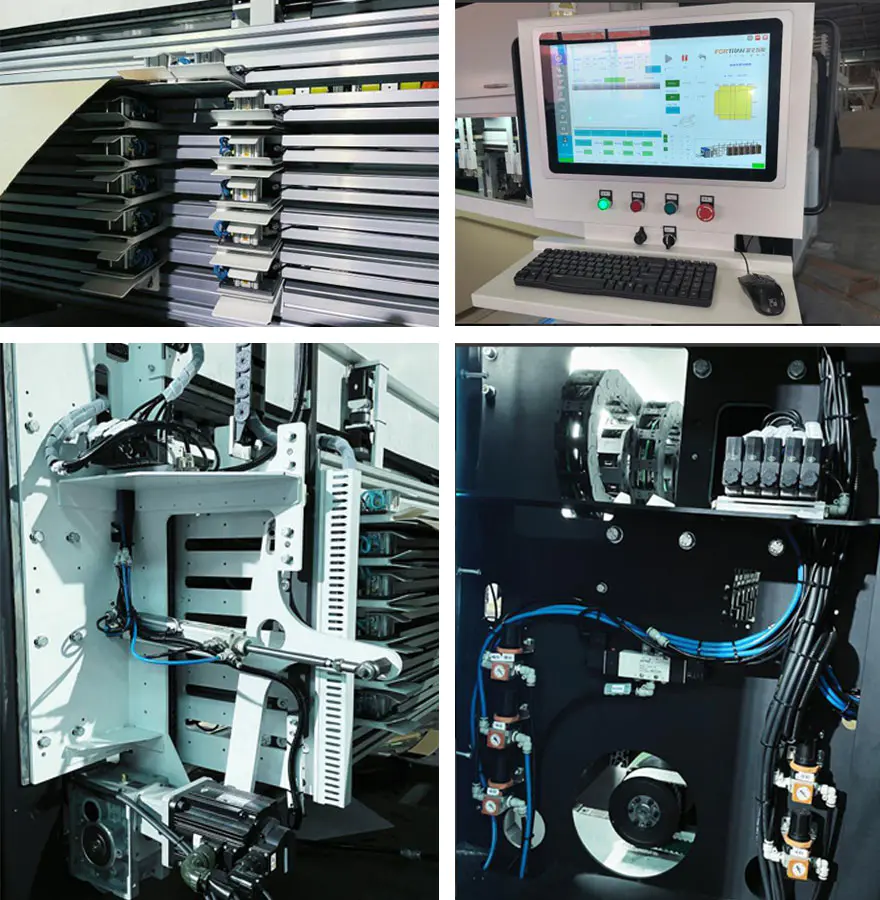

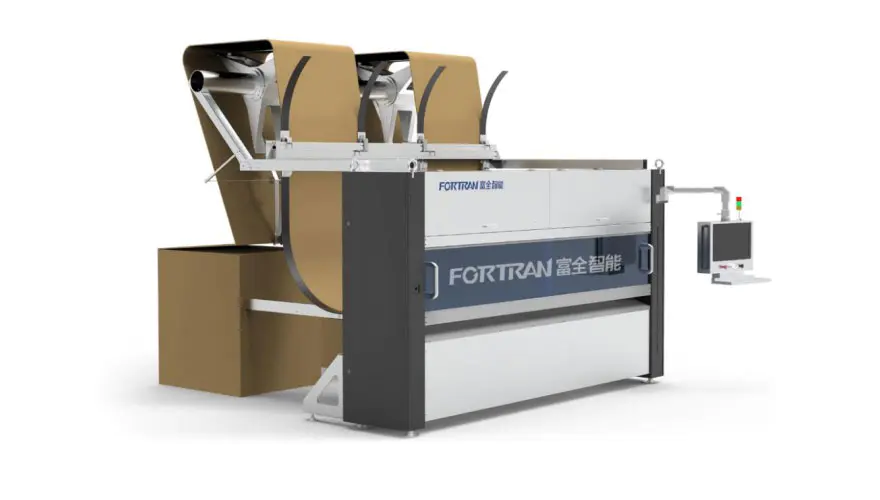

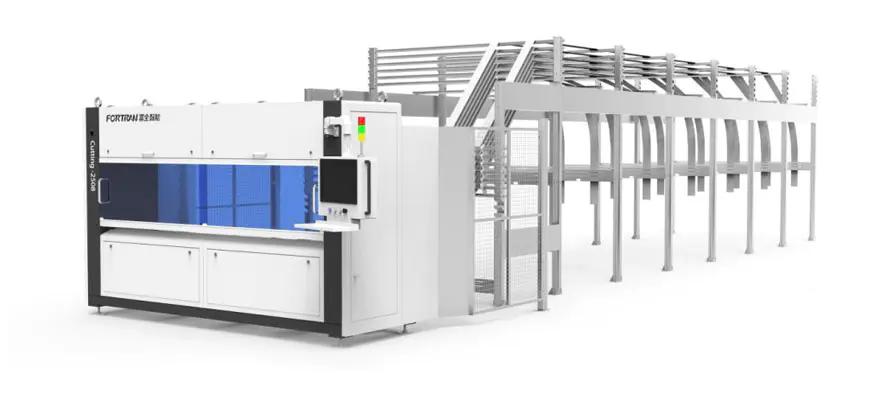

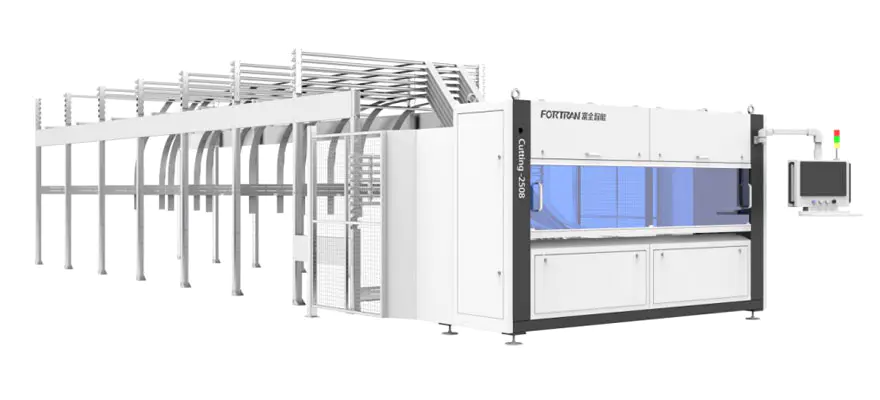

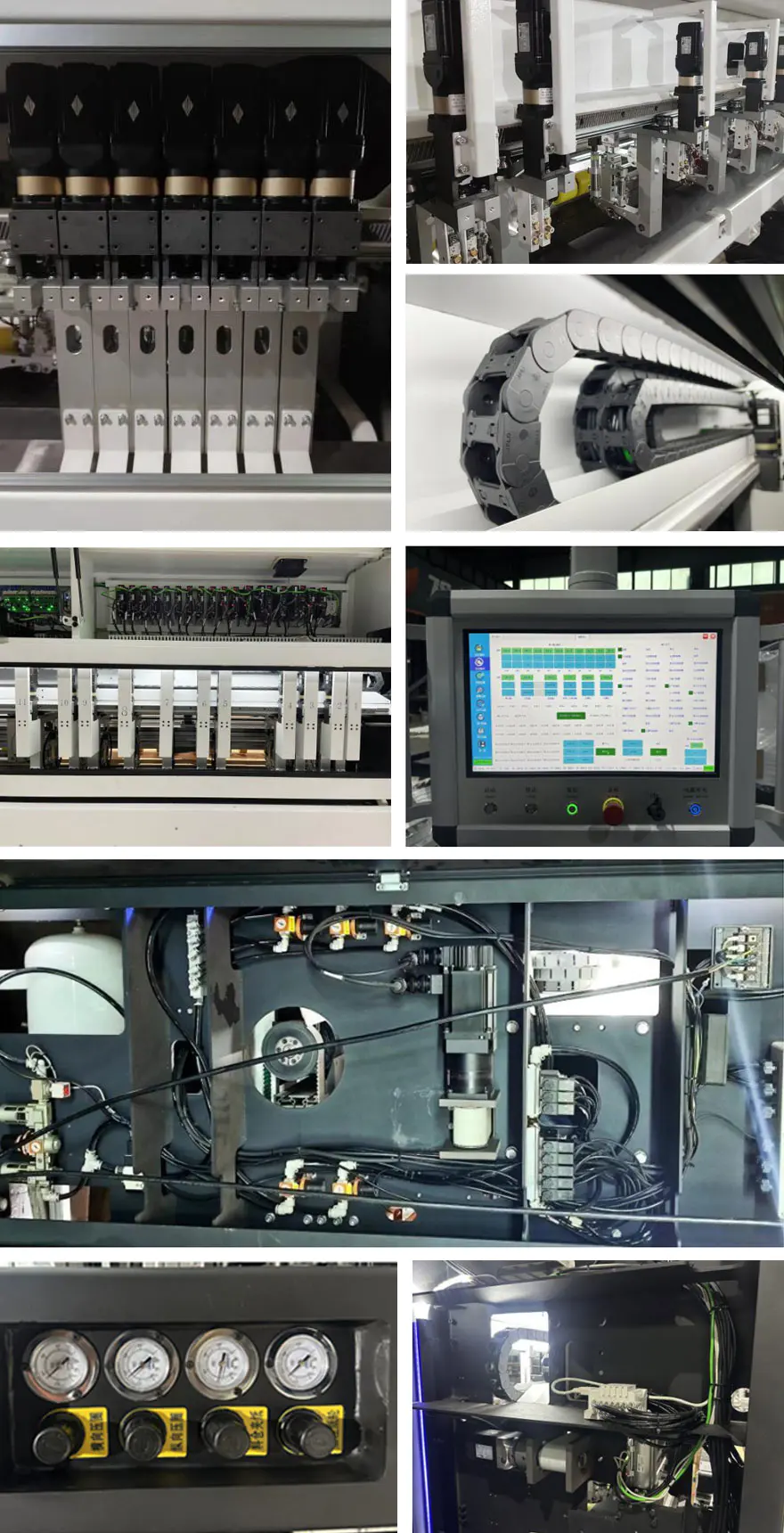

Gépkép

A gép specifikációi

Méretek L*Sz*H(mm)	Alapvető specifikációk	Tápegység (kW)	Vágási sebesség (M/perc)	Munkamagasság (mm)
14750*4040*3000	11 függőleges+1 vízszintes kés, full-servo vezérlés, 6 tárral	5.8	0-120	850

Feldolgozási paraméterek

Min. Vágási hossz L (mm)	Max. Vágási szélesség W (mm)	Vágási vastagság hullámpapírhoz H (mm)	Hosszirányú pengetávolság (mm)	Hatékonyság (PCS/perc)
300	2550	2-7	±1,5	0-12

A funkciók általános leírása

Az automatikus nagy sebességű papírvágó gépet hullámpapír és egyedi lapok folyamatos, rögzített hosszúságú feldolgozására használják hajtogatott kartonok előállítására. A gép hajtogatja a gyűrődést mind a kereszt- és hosszanti irányok, szakaszos vágás és vágási feldolgozás a hullámpapíron. A fix hosszúságú vágás lehetővé teszi a tömeggyártást és a testreszabott A gép használható önálló egységként vagy egy csomagolósor kezdeti részeként.

Nem.	Tétel	Jellemzők
1	Papírtároló állvány	A papírtároló állvány savval mosott acéllemezekből készül, és feldolgozza hajlítás. Egyszerű szerkezetű, megbízható felépítésű, hidegen kezelhető galvanizálás, ami vonzó megjelenést és kiváló rozsdaállóságot eredményez. A standard konfiguráció 6 papírtároló rekeszt tartalmaz, amelyek lehetnek a különböző ügyféligényekhez igazítva, nagy rugalmasságot és erősséget kínálva alkalmazkodóképesség.
2	Keret szerkezete	A keret precíziós megmunkálással készül négyszögacél hegesztése után csövek és acéllemezek. Nagy szerelési pontosságot és működési pontosságot biztosít, garantálva a berendezés hosszú élettartamát és kiváló stabilitását.
3	Hajtásmechanizmus	Az előtoló nyomógörgő PU anyagból készült, amely fényes és vonzó felülettel rendelkezik nagy súrlódással. Ez hatékonyan növeli a kartonpapír szállításának megbízhatóságát. Eközben a vonódob Németországból importált, és rendkívül tartós.
4	Keresztmetszetű szerkezet	Az erőről egy reduktorral kombinált, nagy pontosságú szervomotor gondoskodik és egy szinkron kerékmechanizmus, amely eléri a magas

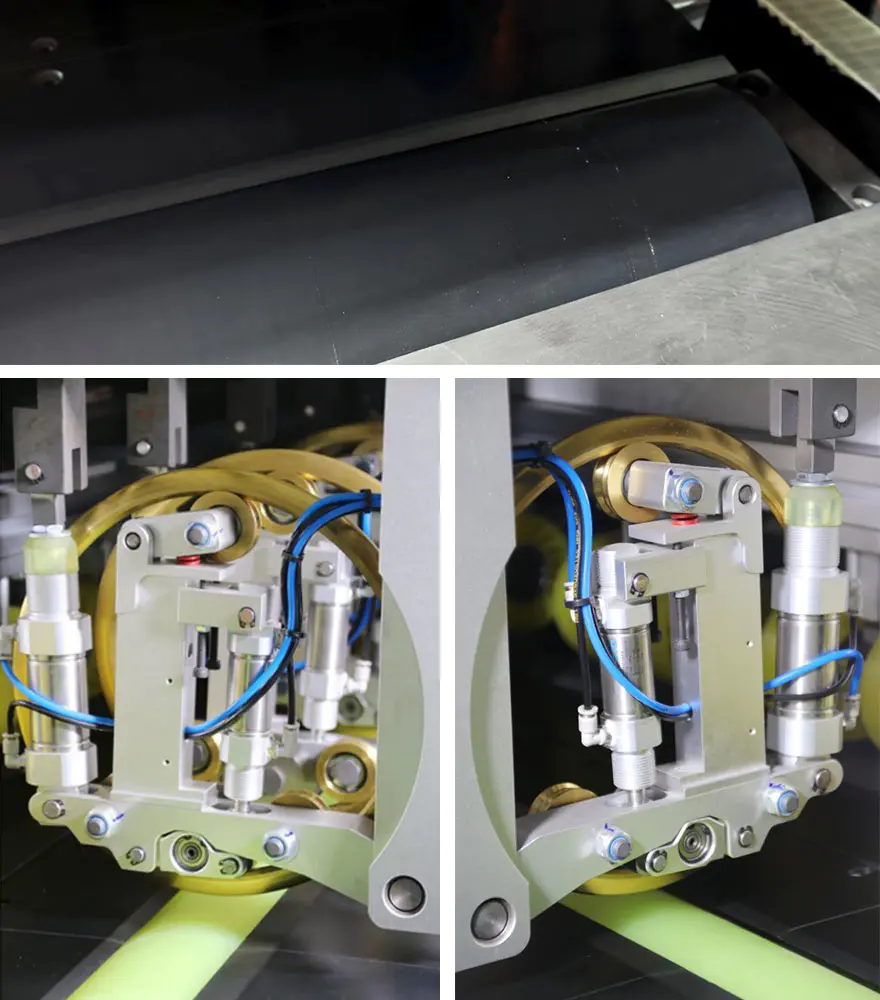

5	Hosszirányú vágóegység	Ez a mechanizmus elsősorban 7 késtartó készletből áll. A kés konfigurációja A 7+1 lehetővé teszi a 410 és 411 típusú dobozok univerzális vágását. Úgy tervezték, hogy megfeleljen a a nagy hatékonyságú működés követelményei a tartósság biztosítása mellett;

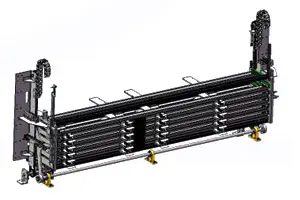

6	Állítható tárolóeszköz	Az alaplap mindkét végén CNC megmunkálással biztosítják a párhuzamos oldalakat, a nagy szilárdságúak használatát lánc fel és le a biztonság és megbízhatóság érdekében nem hagyja ki a fogakat, a pontosság javítása érdekében és a működés hatékonyságát, nagy pontosságot alkalmazunk nagy pontossággal felszerelt kúpkerekes reduktor szervizmotor; A kihasználtság javítása érdekében papírból, ezt az intézményt 6 papírkönyvtárnak állítottuk be, amely szerint növelhető vagy csökkenthető különböző ügyféligények, kényelmes és gyors, ill erős alkalmazkodóképesség;

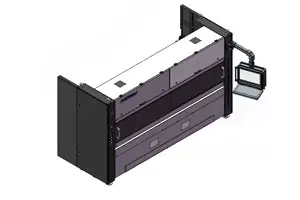

7	Gépház	Az elsődleges funkció a gép díszítése magát.Külső védőburkolatot adnak hozzá a gépet.A burkolat műanyaggal van kezelve permetezés, ami esztétikussá teszi kellemes, finom és ellenáll a festéknek forgácsolás.A megfigyelő ablak elöl a gép akril lapból készült, ami vonzó és elegáns megjelenést kölcsönöz neki, mint valamint nagy szívósság és ellenállás megrázó.

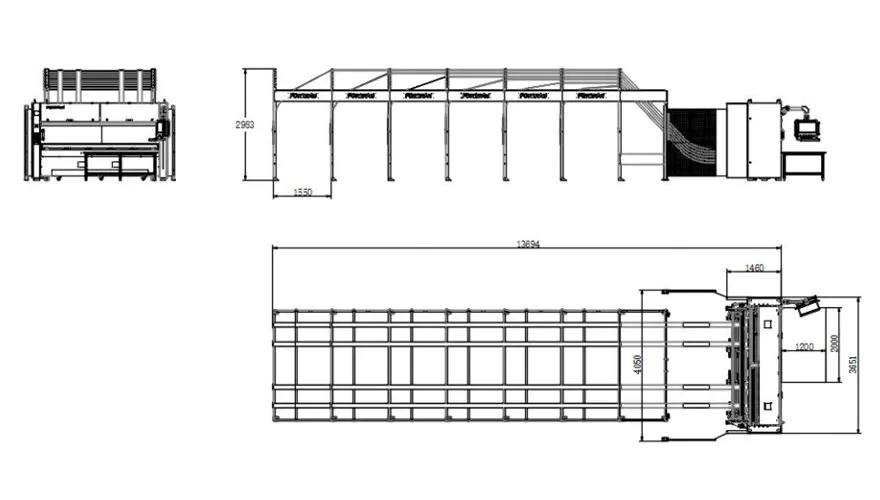

Három nézetű rajzok

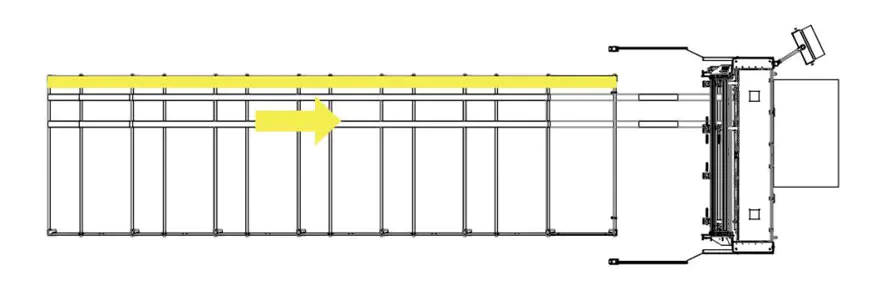

Gyártási folyamatmód sematikus diagramja

Fogyasztási követelmények

1. A hullámpapírra vonatkozó követelmények az adagolóállomáson

A. Folyamatos hullámpapír szélessége: 400–2550 mm;
B. Az egymás mellé szorított hullámpapír teljes szélessége: Maximum 2550 mm;
C. Halmozási magasság, 120 mm-es raklappal együtt: Maximum 1300 mm;
D. Halmozási szélesség, maximum: 1300 mm; Hullámpapír hossza a kidobási pontnál: Minimum 300 mm;
E.Rögzített hosszúságú vágás hosszirányú tűrése: Maximum 0,5%; Keresztirányú tűrés fix hosszúságú vágásnál: Maximum±2,0 mm;
F.Hullámpapír vastagság:2-7 mm,±0,2 mm;Maximális nyersanyagminőség 2,30 BC-ig (a DIN 55468 szabvány szerint);
G. A karton minősége megfelel a DIN 55468 szabványnak;
H.Egyszeres hullámos,maximális vastagság körülbelül 4 mm (minőség: 1,10–1,40);Dupla hullámos, maximális vastagság körülbelül 7 mm.

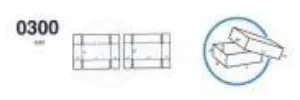

2. Karton típusok

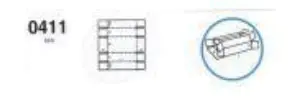

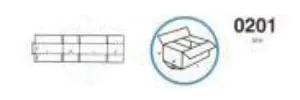

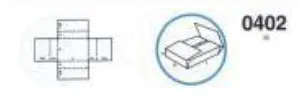

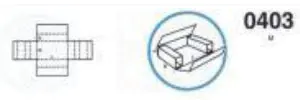

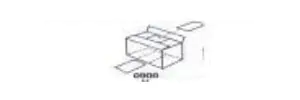

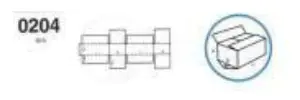

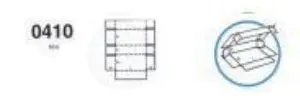

Sorozatszám	Név	Kép	Papíradagolási irány	Minimális méret
1	Közönséges doboz		hosszirányú	Hossz: minimum 400 mm Szélesség: minimum 36 mm Magasság: minimum 225 mm
2	Közönséges doboz		hosszirányú	Hossz: minimum 400 mm Szélesség: minimum 36 mm Magasság: minimum 225 mm
3	Ég és Föld Takaró		hosszirányú	Hossz: minimum 400 mm Szélesség: minimum 225 mm Magasság: minimum 18 mm
4	Középső tömítődoboz		hosszirányú	Hossz: minimum 400 mm Szélesség: minimum 450 mm Magasság: minimum 18 mm
5	Középső tömítődoboz		hosszirányú	Hossz: minimum 400 mm Magasság: minimum 450 mm Magasság: minimum 18 mm
6	Teljesen szárnyas doboz		hosszirányú	Hossz: minimum 400 mm Magasság: minimum 225 mm Magasság: minimum 18 mm
7	Középső tömítődoboz		hosszirányú	Hossz: minimum 400 mm Magasság: minimum 450 mm Magasság: minimum 18 mm
8	Négyzet alakú karton		hosszirányú	Hossz: minimum 400 mm Magasság: minimum 18 mm

A fő összetevők konfigurációs listája

Nem.	Tétel	Műszaki adatok	Q'ty	Neves
1	Hosszirányú pengeegység		7 SZETT	A mennyiség az igényeknek megfelelően testreszabható
2	Vízszintes pengeegység		1 készlet
3	Görgős összeszerelés		3 db
5	Keresztirányú szinkron öv		1 db
6	Szinkron öv		2 db
7	Vontatási szervo motor		2 SZETT
8	Kipörgéscsökkentő		2 SZETT
9	Beállítás Tároló szervomotor		1 készlet
10	Beállítás Tárolási szűkítő		1 készlet
11	Penge mozgó motor		7 SZETT	A mennyiség az igényeknek megfelelően testreszabható
12	Pengemozgás-csökkentő		7 SZETT
13	Pneumatikus alkatrészek		1 készlet
14	Elektromos vezérlődoboz	——	——
15	Elektromos alkatrészek	Fotoelektromos érzékelők, Kábelek, Reflektorok, Elektromos alkatrészek	——
16	Vezérlő	Illesztőprogramok, firmware, modulok	——

A hordható alkatrészek és fogyóeszközök listája

1. Viselhető alkatrészek listája

Nem.	Tétel	Műszaki adatok	Javasolt mennyiség	U8 szám
1	Etetőtengely persely	PCM260-02-020-260	6
2	Nyomótengely persely	CZJ260-02-010-300	2
3	Zökkenőmentes zöld csendes szinkron öv acél maggal (Xiet)	75-AT10-6910	1
4	Mágnesszelep	SY5120-5GZD-01	2
5	φ66xφ16x0,8 kör alakú penge	PCM260-03-010-010	2
6	Mágnesszelep	4N330C08B	1
7	Csúszka	HGH15CA	2
8	Precíziós nyomáscsökkentő szelep	SDR20008JN	2
9	Varrat nélküli poliuretán szinkron öv acélhuzallal - csendes típus	AT10x50xL1290	1
10	Relé	RXT-F01K D24	1
11	Biztosíték	5*20mm 0,1A	5
12	Limit Switch	XCK-N2145P20C	2
13	Proximity kapcsoló	IME12-06BPSZW2S	2
14	Varrat nélküli poliuretán szinkron öv acélhuzallal - csendes típus	AT10x50xL920	1

Fogyóeszközök listája

1	Papírvágó teljesítmény gumihenger B	PCM260-01-020-300	1
2	φ66xφ16x0,8 kör alakú penge	PCM260-03-010-010	2
3	Etetőtengely persely	PCM260-02-020-260	2
4	Nyomótengely persely	CZJ260-02-010-300	1
