Automata doboz hajtogató gép

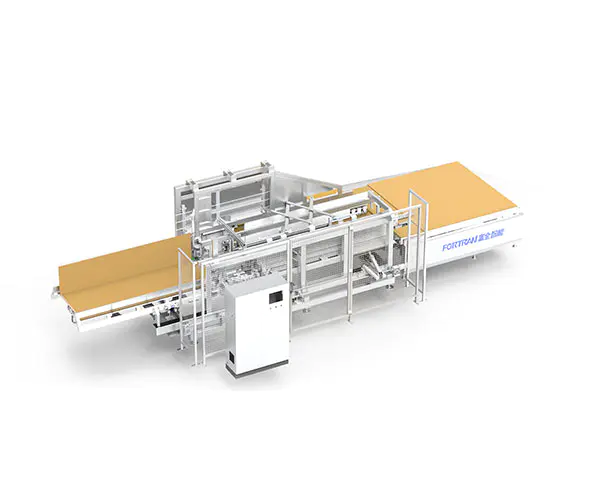

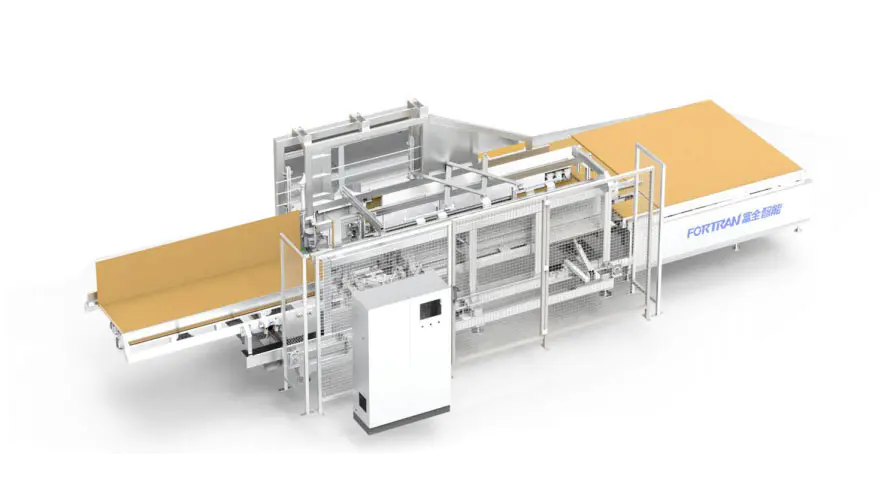

A gép teljes képe

Berendezés paraméterei

Külső méretek L*Sz*H(mm)	A berendezés önsúlya (kg)	Tápegység (kW)	Szállítási terhelés (kg)	Munkamagasság (mm)
9760*3550*2500	Körülbelül 3700	4,5 kW (kivéve a ragasztóegységet)	50	830±40 (meghatározatlan. Vevőtől függ

Feldolgozási hatókör

Karton feldolgozási tartomány L (mm)	Karton feldolgozási tartomány W（mm）	Karton feldolgozási tartomány H (mm)	Összecsukás hatékonysága (szor/perc)	Hullámpapír vastagság (mm)
400-2800	320-900	40-250	5-7	2,5-6

1 Alaptartozékok márka: szervomotor -- Innovance ; szinkron öv -- Gardner ; üléscsapágy -- TR ; frekvenciaváltó motor --- Innovance :
2 A teljes állványcsövet portál hegesztik és dolgozzák fel, ami rendkívül pontos, megbízható és tartós.
3 Az összecsukható dobozos gép lineáris mechanizmusát precíziós lineáris vezetősín vezeti, amely rendkívül megbízható és tartós.
4 A tapadókorongos átviteli papír nagy pontosságú szervomotort alkalmaz, amely könnyen vezérelhető, és javíthatja a berendezés pontosságát;

5 A gép használható önmagában vagy a testreszabott csomagolósorral kombinálva. A felhasználás módja változtatható és rugalmas

1 Felhasználások

A. Ezt az automata dobozhajtogató gépet kartondobozokba csomagolva használják;
B. Ezt a berendezést M/A-0410 típusú kartondobozok készítésére használják;
C. Először is mérje meg a kartondobozt, nyomja meg a megfelelő beviteli méretet és indítsa el, majd adja meg a berendezést, hogy automatikusan létrehozzon egy dobozt;

2 A működési elv áttekintése

A berendezés teljes készlete öt részre oszlik: etetőplatform-mechanizmus, főkeret-mechanizmus, rögzített oldalsó összecsukható mechanizmus, mobiloldali összecsukható mechanizmus és medián sebességváltó. mechanizmus:

V. Munka közben a műveleti képernyő bevitele megfelel az összecsukható doboz méretének; miután a pozicionálás készen van, miután a papírhéj az elülső viszonyítási ponthoz és az oldalsó viszonyításhoz pozitív irányban igazodik, nyomja meg a zöld indítógombot a tapadókorong automatikus elindításához, hogy felszívja a papírhéjat a hajtogatódoboz-géprész bejáratába;

B. A tapadókorong behajtja a papírbőrt a hajtogató részbe, és a rögzített él és a mozgó hosszú él megfelel a hajtogatási élnek, majd automatikusan szórja a ragasztót a megadott ragasztópermetezési pozícióban, és az elülső hajtási helyzet egyenként elkészül;

C. Miután az elülső hajtogatódoboz elérte a kijelölt pozíciót, a henger lefelé irányuló nyomásának meghúzása után a tapadókorong azonnal leesik, és visszaáll az origójába, a hátsó tapadókorongot pedig a papír hátsó végéhez rögzítik, és megvárja; miután a rögzített oldal és a mozgó oldali hajtásél egyidejűleg működik, a flip csoport a befejezés után visszaáll; A hátsó tapadókorong előrehajtja a papírhéjat a hátsó hajtogatódoboz formázási helyzetébe, és automatikusan ragasztót permetez a kijelölt pozícióba;

D. Miután a hátsó összecsukható doboz elérte a kijelölt helyzetet, a henger lefelé irányuló nyomásának meghúzása után: miután a rögzített oldal és a mozgó oldali hajtogatóél egyidejűleg működik, a billenőcsoport elkészül és visszaáll: a kisütőmotor azonnal a kilépőhöz küldi a formázókartont;

3 Funkcionális szerkezet"

Sorozatszám	Név	Megkülönböztető tulajdonság	Modell

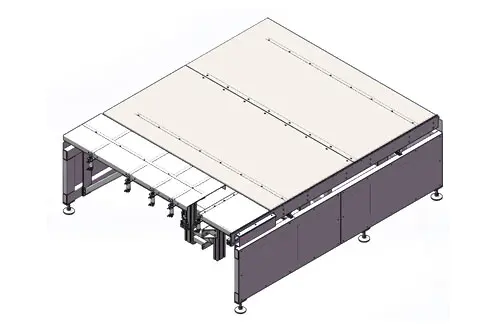

1	Az etetőasztal felépítése	Az elülső anyagasztal a lapos tábla pozíciójában van elhelyezve, és a henger vezérli az emelő- és pozícionálócsapot; az oldalsó szervomotor pontosan meghatározza a papírhéjadagoló előkészítési helyzetét;

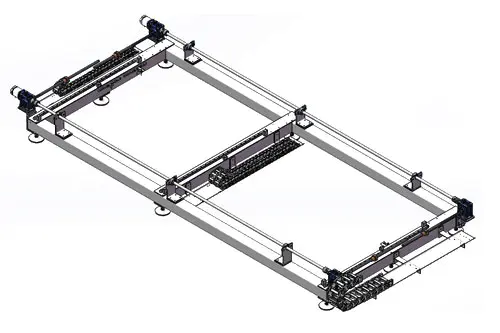

2	Rack alapszerkezet	A mainframe rack alapja, a szervo-rudazat-vezérlő szervomotor-hajtású mobil összecsukható mechanizmus és a középső meghajtó mechanizmus pontosabb;

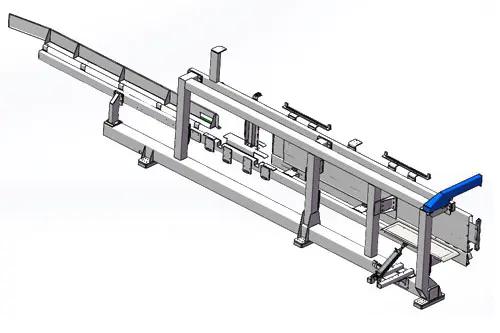

3	Fix oldalsó összecsukható állványkészlet	Rögzített oldalsó összecsukható keret, rövid élű hengerhajtás, fémlemez segédvezető betáplálás mindkét oldalon; állványos hegesztőportálos megmunkálás; nagy összeszerelési pontosság, nagy működési pontosság, amely biztosítja a hosszú élettartamot és a berendezés jó stabilitását;

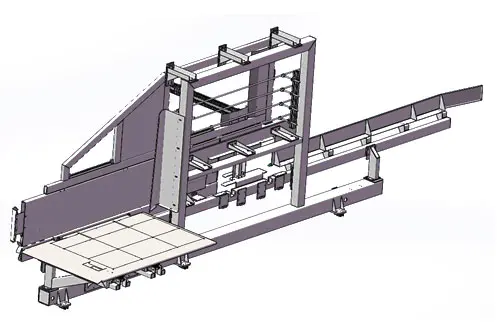

4	Mobil oldalra összecsukható állványkészlet	Mozgó oldalsó összecsukható keret, hosszú oldali hengerhajtogatás, fémlemez segédvezető betáplálás mindkét oldalon;állványos hegesztőportálos megmunkálás;nagy összeszerelési pontosság, nagy működési pontosság, amely biztosítja a berendezés hosszú élettartamát és jó stabilitását;

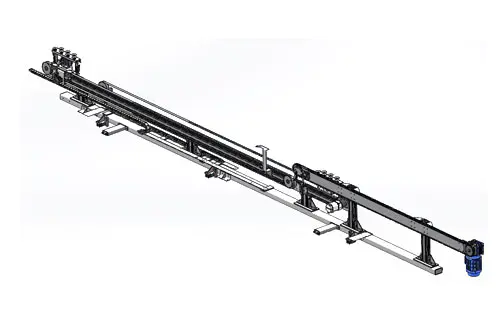

5	A medián hajtómechanizmus öt része	A szervovezérlő hajtás, a középső tapadókorong-csoport hajtja a papírhéj mozgását, a kisütőmotor hajtja a láncot a papírhéj kisülésének meghajtására;

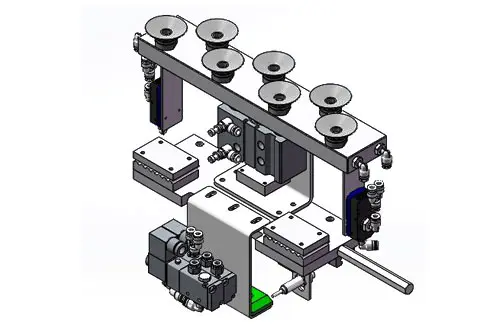

6	Középszintű tapadókorongos csoport	A szervomotor szíja hajtja a mozgást, a henger emelkedik és süllyed, a tapadókorongos vákuum pedig elnyeli a papírbőr átvitelét, pontos működését és pozicionálását;

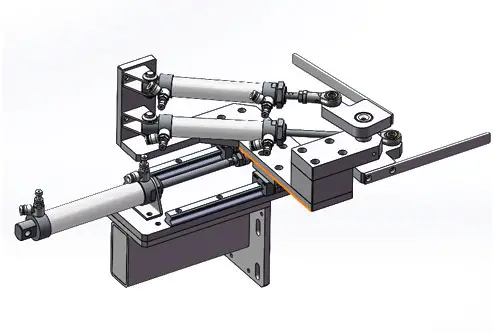

7	Összecsukható bővítőcsoport	Az első és a hátsó hengertágítás együttműködik a vezetősínnel az előre-hátra mozgáshoz, a csoportosító henger lengőkaros mechanizmusa pedig különböző specifikációk és méretű összecsukását valósítja meg;

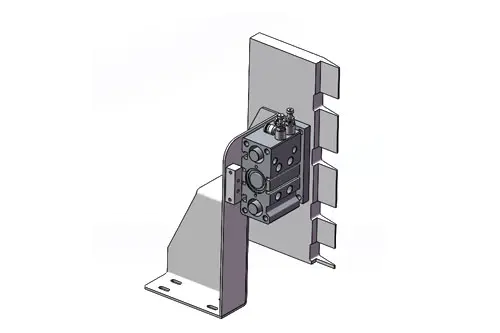

8	Préslemez csoport	A henger előtte és utána kitágul, és a fül hajlítására hat, hogy a dobozt derékszögbe kiegyenesítse;

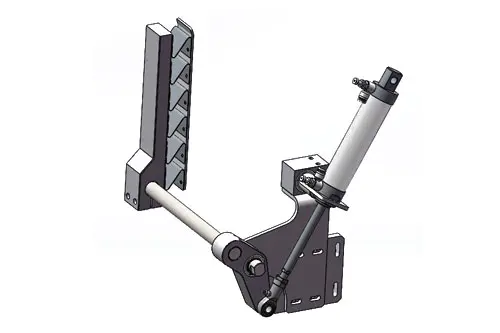

9	Oldalra forduló csoport	Főleg a kartondoboz elülső és hátsó végének felfelé nyomásáért felelős, és a hengeres teleszkópos sebességváltó meghajtja a lengőkart, így a forró olvadékragasztó szilárdan és stabilan áll;

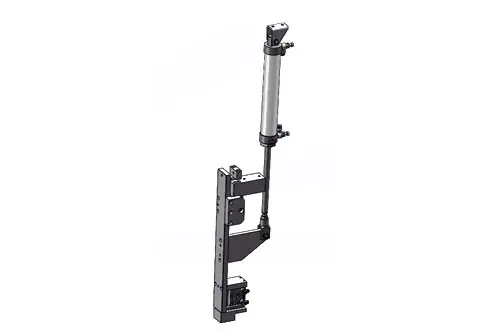

10	Lengőkaros fül üléscsoport	A hengerhajtás tágulása hajtja meg a lengőkart. Miután a lengőkar derékszögben van elhelyezve, az alacsonyabb nyomású henger megszorítja a papírhéjat, az oldalra forgatható csoport kompressziós melegen olvadó ragasztópasztával, hogy szilárd és stabil legyen;

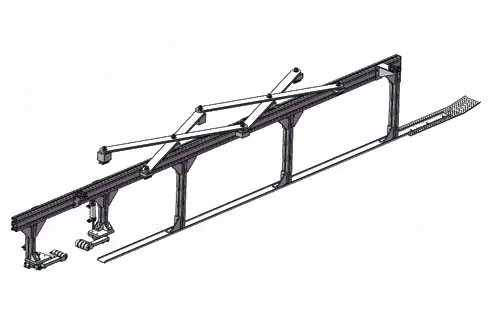

11	Középszintű segédélpréselő csoport	A hosszú lengőkar együttműködik a vezetősínnel, hogy teljesen automatikus középső pozíciót érjen el a kartondoboz közepén; az elülső blokk anyaga segíti az alsó tapadókorong-csoportot, hogy felszívja a papírhéjat; a hátsó rész két elülső és hátsó hengercsoportra oszlik a lengőkar elülső és hátsó részének vezérlésére, hogy segítse a papír szélét; megakadályozza, hogy a papír héja túlságosan elsikkadjon, és ne gyengüljön.

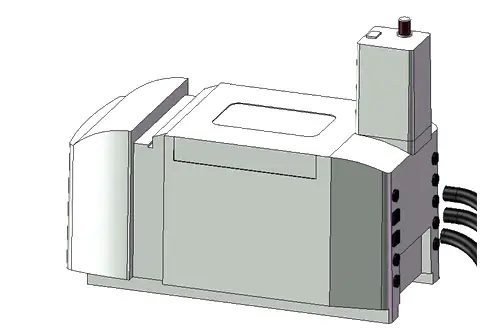

12	Ragasztógép rendszer	A ragasztógép-rendszerben a Le Baide tiszta importált tartozékainak teljes készletét használjuk, amelyek folyamatos ragasztópermetezést, teljes funkciókat, egyszerű beállítást és kényelmes kezelést biztosítanak;

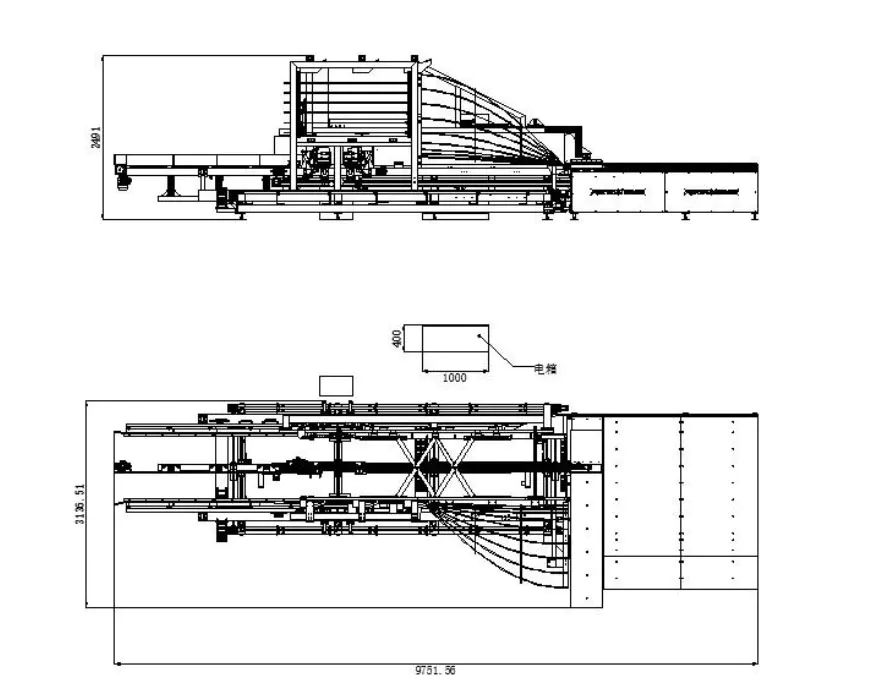

Három nézet (Meghatározatlan, mert a méret a paraméterek szerint változik)

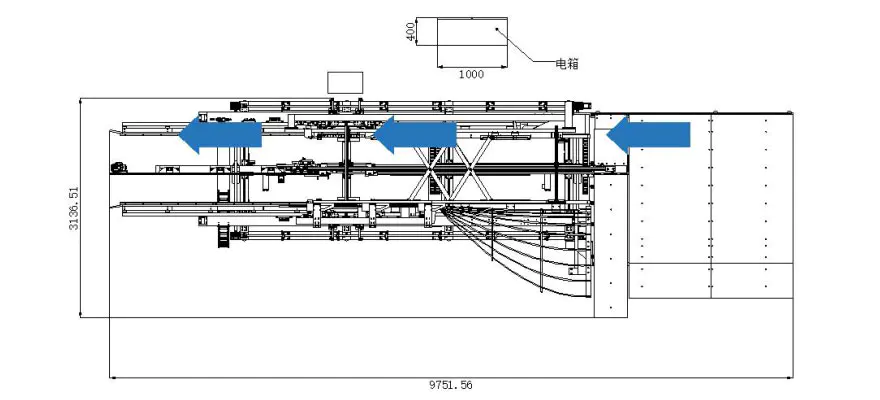

A gyártási folyamat módjának sematikus diagramja (a méret miatt nincs meghatározva paraméterek szerint változik)
